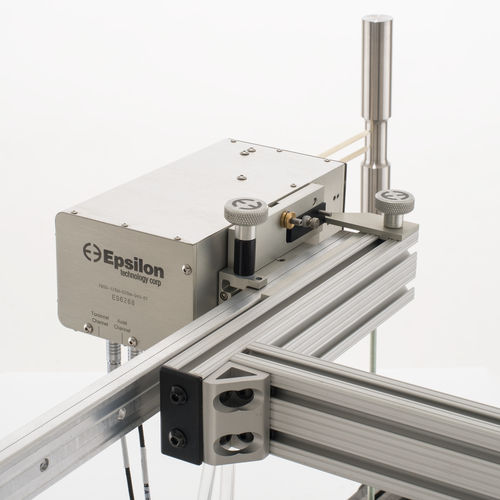

Estensimetro assiale 7650 series

per alte temperatureper fornocapacitivo

Misura simultaneamente le deformazioni assiali e torsionali ad alte temperature su campioni testati in macchine assiali/torsionali. Da utilizzare con forni per prove sui materiali o con riscaldamento a induzione fino a 1600 °C (2900 °F). Può essere utilizzato per la fatica bi-assiale a deformazione controllata. Il sistema di montaggio a slitta consente il montaggio su provini caldi in pochi secondi. Gli estensimetri modello 7650 sono utilizzati principalmente su provini rotondi testati in macchine di prova bi-assiali in grado di effettuare carichi assiali e torsionali simultanei. Tutti i modelli sono in grado di effettuare spostamenti bidirezionali su entrambi gli assi e possono essere utilizzati per prove di fatica controllate dalla deformazione in condizioni di carico e deformazione completamente invertiti a frequenze fino a 10 Hz. Tutti i modelli 7650 si montano rigidamente sul telaio di carico e incorporano un montaggio a slitta per portare l'estensimetro a contatto con il provino. La lunghezza del calibro viene impostata automaticamente prima del montaggio sul provino, consentendo il montaggio a caldo dopo il raggiungimento dell'equilibrio termico. Queste unità sono progettate specificamente per ridurre al minimo la diafonia tra gli assi e per fornire misure di alta precisione e risoluzione. Incorporano sensori capacitivi per una bassa forza operativa e includono un'elettronica con filtraggio programmabile e linearizzazione a più punti per migliorare le prestazioni e la precisione. Il design complessivo riduce al minimo, e in molti casi elimina virtualmente, l'influenza delle comuni vibrazioni dell'ambiente di laboratorio. Questi estensimetri raffreddati a liquido sono dotati di aste in allumina di elevata purezza con punte coniche per il contatto con il campione quando si eseguono test a 1200 °C (2200 °F). Le aste in carburo di silicio sono utilizzate per l'opzione ad alta temperatura a 1600 °C (2900 °F).
