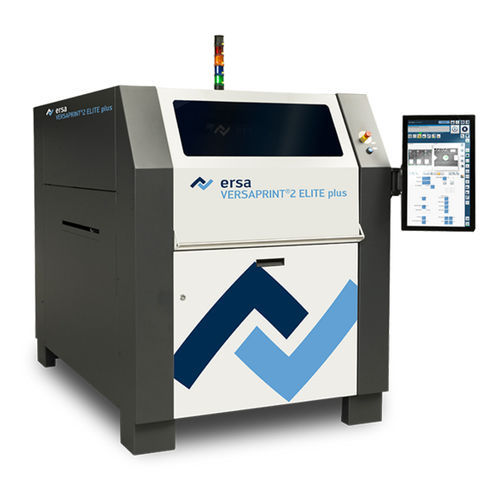

Macchina serigrafica automatica VERSAPRINT 2 ELITE plus

per pasta saldanteSMTin continuo

ELITE plus è perfettamente adatto alla produzione in linea quando non è necessaria un'ispezione al 100% - ad esempio perché nella linea è già presente un sistema SPI - e convince per la sua semplicità di funzionamento. Dotato di una telecamera di superficie con due moduli separati. Grazie ai diversi tipi di illuminazione, è possibile riconoscere anche le strutture più difficili sul substrato. Dimensioni del substrato (X x Y): min. 50 x 50 mm, max. 680 x 500 mm (area di ispezione 550 x 500 mm) Testina di stampa: due testine di spatola indipendenti con controllo continuo della forza di spatola, arresto della profondità di spatola e limitazione del pendolo Tempo di ciclo: 10 s + stampa Pulitore di stencil opzionale: 680 x 500 mm - Forza del tergipavimento: 0-230 N - Tempo di messa a punto: meno di 10 minuti Spessore del substrato: 0,5-6 mm Telecamera: telecamera 3D a scansione lineare per l'allineamento e l'ispezione del substrato e dello stencil Cambio prodotto: meno di 2 minuti Spazio tra i pezzi: fino a 35 mm Precisione di ripetizione: +/-12,5 µm @ 6 Sigma Interfaccia grafica: touch screen Dimensioni dello stencil: min. 450 x 450 mm, max. 737 x 737 mm regolabile senza utensili - Precisione di stampa: +/-25 µm @ 6 sigma Serraggio collaudato della racla pneumatica e vassoio portamine regolabile Serraggio sopraelevato di comprovata efficacia Pulitore del fondo della matrice e telecamera di superficie Uniti nell'efficienza: VERSAPRINT 2 ULTRA³ è la prima stampante stencil al mondo con ispezione 3D integrata.
