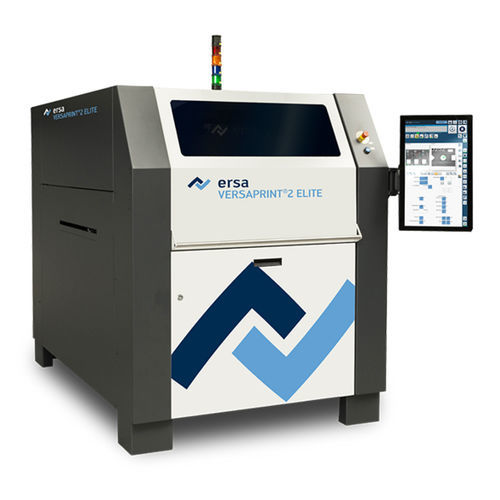

Macchina serigrafica automatica VERSAPRINT 2 ELITE

per pasta saldanteSMTpneumatica

Particolarmente adatto a requisiti di ispezione elevati Il modello 2 ELITE con telecamera LIST 2D veloce è la stampante perfetta per le produzioni in linea che non richiedono un'ispezione al 100%. Ad esempio, perché un sistema SPI è già integrato nella linea. Convince lungo tutta la linea con un funzionamento semplice, può essere aggiornata o retrofittata con tutte le opzioni della serie VERSAPRINT 2. Dimensioni del substrato (X x Y): min. 50 x 50 mm, max. 680 x 500 mm (area di ispezione 550 x 500 mm) Testina di stampa: due testine di spatola indipendenti con controllo continuo della forza di spatola, arresto della profondità di spatola e limitazione del pendolo Tempo di ciclo: 10 s + stampa Pulitore di stencil opzionale: 680 x 500 mm - Forza del tergipavimento: 0-230 N - Tempo di messa a punto: meno di 10 minuti Spessore del substrato: 0,5-6 mm Telecamera: telecamera 3D a scansione lineare per l'allineamento e l'ispezione del substrato e dello stencil Cambio prodotto: meno di 2 minuti Distanza tra i pezzi: fino a 35 mm Precisione di ripetizione: +/-12,5 µm @ 6 Sigma Interfaccia grafica: touch screen Dimensioni dello stencil: min. 450 x 450 mm, max. 737 x 737 mm regolabile senza attrezzi - Precisione di stampa: +/-25 µm @ 6 sigma Serraggio pneumatico collaudato della racla e vassoio portamine regolabile Serraggio sopraelevato di comprovata efficacia Pulitore del fondo della matrice e telecamera di superficie
