Rettificatrice cilindrica esterna JUNICOR series

cilindricaper alberoa 3 mandrini

Descrizione

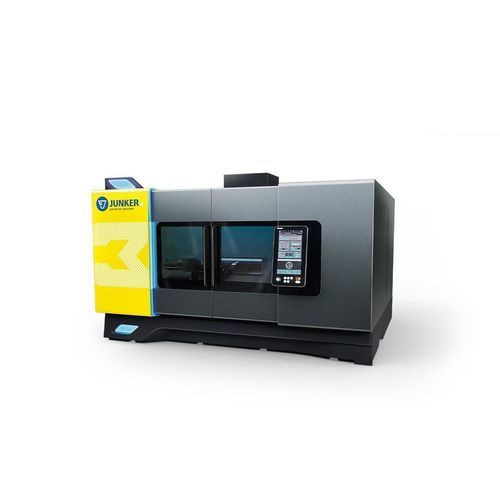

La rettificatrice cilindrica in corindone JUNICOR (piattaforma 3) è una soluzione modulare per la rettifica precisa di diametri e facce di alberi e componenti analoghi. Disponibile nelle piattaforme 3S e 3L, è adatta a produzioni di piccole e medie serie e a frequenti cambi di produzione con tempi di set-up ridotti.

Punti salienti

• Concetto macchina modulare per layout produttivi configurabili
• Brevi tempi di consegna e cicli per macchine singole e soluzioni complete
• Disponibilità garantita dei ricambi
• Maggiore uptime grazie alla riduzione dei tempi di assistenza e riparazione
• Componenti adattabili che consentono rapido retooling per cicli prodotto successivi
• Stabilità termica per precisione dimensionale costante
• Elevata rigidità dovuta a costruzione robusta
• Avvio rapido grazie a periferiche integrate
• Interfaccia operatore e software avanzati
• Piattaforma macchina orientata ad operatore e manutenzione
• Layout compatto che riduce l'ingombro

Descrizione dei processi di rettifica
Sulla piattaforma 3 la JUNICOR esegue rettifiche di diametro e faccia di precisione, incluso il rettifico ad immersione angolare per alberi di turbocompressori e altri componenti ad alta precisione.

Soluzioni speciali

• Portamole - Disponibili più configurazioni di portamole e tavoli, da assemblaggi standard a soluzioni su misura adattate alla geometria dei pezzi e ai requisiti produttivi.
• Varianti portamole - Varianti con fino a tre mandrini di rettifica aumentano la flessibilità del processo e permettono sequenze multi-operazione.

Dati tecnici (piattaforme selezionate)
JUNICOR 3S
Lunghezza di rettifica: max. 800 mm
Lunghezza di serraggio: max. 800 mm
Peso componente: max. 250 kg
Diametro mola: 508/610 mm
LxPxH (senza periferiche): 3.250 x 2.600 x 2.200 mm

JUNICOR 3L
Lunghezza di rettifica: max. 1.600 mm
Lunghezza di serraggio: max. 1.600 mm
Peso componente: max. 250 kg
Diametro mola: 508/610 mm
LxPxH (senza periferiche): 4.050 x 2.600 x 2.200 mm

Equipaggiamento e opzioni

• Banco macchina - Banco in mineral cast per smorzamento, rigidità torsionale e stabilità termica.
• Sistema di bloccaggio - Interfaccia di montaggio a 3 punti brevettata per rapido montaggio e centraggio di mole, utensili di dressaggio e dispositivi di bloccaggio; regolazione contropunta/mandrino tramite ruota a catena, cilindro idraulico o asse CNC a cremagliera; opzione airlift.
• Posizionamento longitudinale - Sonda tattile per compensare automaticamente le variazioni di lunghezza del grezzo; valori integrati dalla controllo.
• Lunette - Opzionale: lunette autocentranti a tre punti con ganasce idrauliche di inseguimento per supporto stabile.

Pezzature

• Alberi di turbocompressore
• Alberi di turbina

Brochure prodotto
Le brochure prodotto sono disponibili in più lingue, tra cui inglese e tedesco.

Specifiche tecniche

• Nome serie: JUNICOR
• Piattaforme disponibili: 3S, 3L
• Materiale di rettifica: Corindone
• Concetto macchina: modulare, piattaforma 3
• Applicazioni: piccole e medie serie; materiali vari
• Opzioni: varianti di portamole fino a tre mandrini; diversi sistemi di bloccaggio; sonda longitudinale; lunette autocentranti
