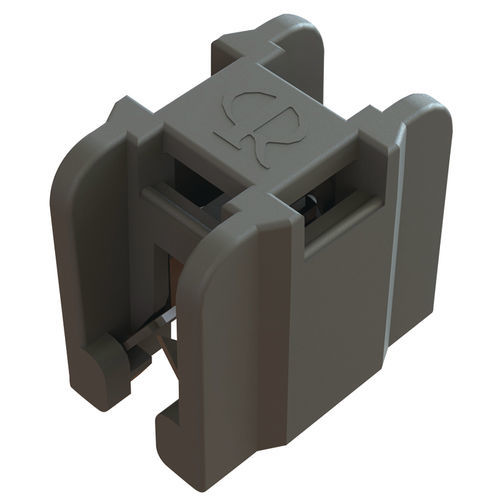

Supporto di montaggio per fascetta di cablaggio in poliammide SR6261

in acciaio inossidabile

Presentazione

Clip per montaggio sul bordo progettati per fissare cavi sul bordo di un pannello mediante una fascetta. Disponibili in versione solo clip o clip + fascetta, offrono una soluzione semplice e ripetibile per la gestione del cablaggio sui bordi dei pannelli in ambito industriale.

Varianti / esempi

• 10300572 — Lunghezza cavo: 200.0 mm; Spessore pannello min.: 3.0 mm; Spessore pannello max.: 6.0 mm; Larghezza totale: 17.1 mm; Altezza totale: 19.0 mm
• 10300565 — Spessore pannello min.: 0.7 mm; Spessore pannello max.: 3.0 mm; Larghezza totale: 13.9 mm; Altezza totale: 15.6 mm
• 10300732 — Spessore pannello min.: 0.7 mm; Spessore pannello max.: 3.0 mm; Larghezza totale: 15.0 mm; Altezza totale: 168.3 mm
• FTH-31-01 (10009451) — Spessore pannello min.: 0.8 mm; Spessore pannello max.: 3.0 mm; Larghezza totale: 10.8 mm; Altezza totale: 16.0 mm

Caratteristiche / specificazioni tecniche

• Tipo di prodotto: Clip per fascetta (solo clip o clip + fascetta)
• Serie / riferimento: SR6261
• Metodo di montaggio: Montaggio sul bordo (fissaggio sul bordo del pannello)
• Colore: Nero (comune a molte SKU)
• Lunghezze cavo (esempi): 159.3 mm, 200.0 mm (a seconda della variante)
• Spessori pannello (esempi): minimo 0.7 mm o 0.8 mm; massimo 3.0 mm o 6.0 mm (a seconda della SKU)
• Larghezze totali (esempi): ~10.8 mm, 12.0 mm, 13.9 mm, 15.0 mm, 17.1 mm
• Altezze totali (esempi): ~14.5 mm, 15.6 mm, 16.0 mm, 19.0 mm, fino a ~174.0 mm per varianti allungate
• Materiali: Nylon 6/6; alcune varianti includono componenti in acciaio inossidabile o soluzioni miste Nylon/Steel
• Disponibilità e prezzi: Diverse SKU con livelli di stock e fasce di prezzo variabili (vedere tabella prodotto)

Applicazioni consigliate

• Instradamento e fissaggio dei cavi sui bordi dei pannelli di comando e nei quadri elettrici
• Gestione cavi in armadi industriali, apparecchiature di strumentazione e rack telecom
• Soluzioni compatte e ripetibili per il mantenimento dei cablaggi sui bordi dei pannelli
