Centro di lavoro 3 assi HMC-2516NC
orizzontaleBT 50di fresatura

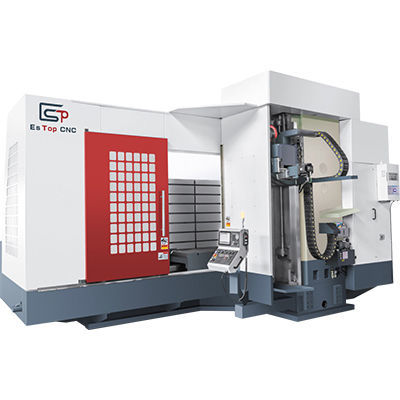

Centro di lavoro 3 assi - HMC-2516NC - ESTOPCNC - orizzontale / BT 50 / di fresatura
Centro di lavoro 3 assi - HMC-2516NC - ESTOPCNC - orizzontale / BT 50 / di fresatura
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
orizzontale
Testa del mandrino
BT 50
Altre funzioni
di fresatura
Applicazioni
per carichi pesanti
Corsa X

2.500 mm
(98,43 in)

Corsa Y

1.600 mm
(62,99 in)

Corsa Z

550 mm
(21,65 in)

Velocità di rotazione

Max.: 3.000 rpm
(18.850 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Potenza

30 kW
(40,79 hp)

Altezza massima del pezzo

Max.: 1.600 mm
(63 in)

Min.: 0 mm
(0 in)

Carico massimo del piano di lavoro

12.000 kg
(26.455 lb)

Precisione di collocamento

0,02 mm
(0,00079 in)

Ripetibilità

0,015 mm
(0,00059 in)

Peso totale

32.000 kg
(70.547,92 lb)

Lunghezza totale

7.500 mm
(295,3 in)

Larghezza massima

4.800 mm
(189 in)

Altezza totale

4.300 mm
(169,3 in)

Descrizione

Panoramica del prodotto
ES-TOP HMC-2516NC è un centro di lavoro orizzontale progettato per sgrossatura e per la lavorazione di pezzi ad elevata capacità. È dotato di mandrino BT50 con motore da 30 kW, tavola 2500 × 1400 mm e capacità di carico massima di 12.000 kg, adatto ad applicazioni industriali impegnative.

Specifiche tecniche (sintesi)
  • Modello: HMC-2516NC
  • Corsa tre assi (X/Y/Z): 2500 / 1600 / 550 mm
  • Centro mandrino alla guida colonna: 0–1600 mm
  • Capacità di asportazione: 800 cm³/min
  • Dimensione tavola: 2500 × 1400 mm
  • Carico massimo: 12.000 kg
  • Velocità mandrino: 0–3000 giri/min
  • Attacco mandrino: BT50-φ220
  • Motore mandrino: 30 kW
  • Sistema di controllo: Mitsubishi M80


Configurazione principale della macchina
  • Una unità Centro di lavoro orizzontale (modello HMC-2516NC) con controllore Mitsubishi M80


Accessori standard / articoli
  • Unità operativa portatile — 1 pc
  • Sistema di lubrificazione automatico — 1 pc
  • Segnalatore luminoso LED — 1 pc
  • Apparecchio di soffiaggio mandrino — 1 pc
  • Tenda d'aria protettiva — 1 pc
  • Torcia — 1 pc
  • Accessori allegati — 1 set
  • Accordo tecnico allegato — 1 set


Specifiche dettagliate
  • Modello: HMC-2516NC
  • Corsa tre assi (X/Y/Z): 2500 mm / 1600 mm / 550 mm
  • Centro mandrino alla guida colonna: 0–1600 mm
  • Capacità di asportazione: 800 cm³/min
  • Dimensione tavola: 2500 × 1400 mm
  • Carico massimo: 12.000 kg
  • Velocità mandrino: 0–3000 giri/min
  • Attacco mandrino: BT50-φ220
  • Motore mandrino: 30 kW
  • Velocità rapida (X/Y/Z): 6 / 6 / 6 m/min
  • Velocità taglio rapida (X/Y/Z): 5 / 5 / 5 m/min
  • Precisione di posizionamento: 0,02 mm
  • Precisione di riposizionamento: 0,015 mm
  • Capacità serbatoio olio lubrificante: 4 L
  • Dimensioni macchina: 7500 × 4800 × 4300 mm
  • Peso macchina: 32.000 kg
  • Sistema di controllo: Mitsubishi M80
