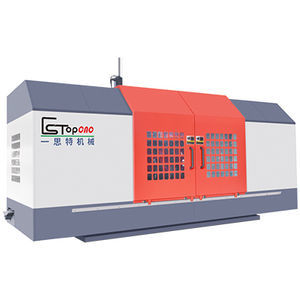

Centro di lavoro 3 assi HMC-2214NC
orizzontaleBT 50di fresatura

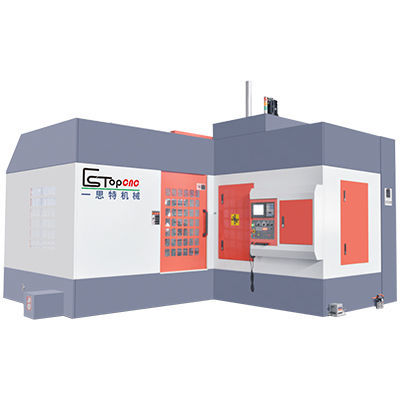

Centro di lavoro 3 assi - HMC-2214NC - ESTOPCNC - orizzontale / BT 50 / di fresatura
Centro di lavoro 3 assi - HMC-2214NC - ESTOPCNC - orizzontale / BT 50 / di fresatura
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
3 assi
Orientazione del mandrino
orizzontale
Testa del mandrino
BT 50
Altre funzioni
di fresatura
Applicazioni
per pezzi di grandi dimensioni
Corsa X

2.350 mm
(92,52 in)

Corsa Y

1.400 mm
(55,12 in)

Corsa Z

650 mm
(25,59 in)

Velocità di rotazione

Max.: 3.000 rpm
(18.850 rad.min-1)

Min.: 0 rpm
(0 rad.min-1)

Potenza

30 kW, 37 kW
(40,79 hp, 50,31 hp)

Carico massimo del piano di lavoro

12.000 kg
(26.455 lb)

Peso totale

26 t
(28,66 us ton)

Lunghezza totale

6.370 mm
(250,8 in)

Larghezza massima

4.400 mm
(173,2 in)

Altezza totale

3.570 mm
(140,6 in)

Descrizione

Prodotto
Centro di lavoro orizzontale HMC-2214NC per pezzi di grandi dimensioni e lavorazioni con carichi elevati. Caratteristiche principali: tavola 2200×1400 mm, corsa verticale della tavola 650 mm e trasmissione mandrino selezionabile (cinghia o ingranaggi).

Parametri tecnici (confronto)
  • Modello: ET-1712-NC | ET-2214-NC
  • Corsa max (X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
  • Corsa verticale tavola (asse W) (mm): 500 | 650
  • Dimensione tavola (L×P) (mm): 1700×1100 | 2200×1400
  • Centro mandrino-tavola (mm): 50–1250 | 50–1450
  • Dimensione corsa verticale (L×H) (mm): 1840×900 | 2340×1100
  • Velocità di avanzamento X/Y/Z (mm/min): 10–7500 / 10–7500 / 10–4500
  • Diametro mandrino (mm): 220 (tipo diviso) | 220 (tipo diviso)
  • Potenza mandrino (kW): 30/37 | 30/37
  • Velocità mandrino (g/min): 0–3000 (cinghia) / 0–1800 (ingranaggi) | 0–3000 (cinghia) / 0–1800 (ingranaggi)
  • Conicità mandrino: BT-50
  • Potenza azionamenti approssimativa (kW): X 4 | 5, Y 4, Z 3
  • Potenza totale (kW): 48 | 55
  • Portata massima (t): 8 | 12
  • Peso (t) ±5%: 23 | 26
  • Dimensioni complessive (L×P×H) (mm): 4950×3900×4150 | 6370×4400×3750
  • Opzionale: modalità di trasmissione del mandrino selezionabile (cinghia o ingranaggi)


Specifiche tecniche
  • Denominazione sul documento: HMC-2214NC
  • Corsa max (X/Y/Z): 2350/1400/650 mm (ET-2214-NC)
  • Corsa verticale tavola (asse W): 650 mm
  • Dimensione tavola (L×P): 2200×1400 mm
  • Centro mandrino-tavola: 50–1450 mm
  • Dimensione corsa verticale (L×H): 2340×1100 mm
  • Velocità di avanzamento: X/Y = 10–7500 mm/min, Z = 10–4500 mm/min
  • Diametro mandrino: 220 mm (mandrino tipo diviso)
  • Potenza mandrino: 30/37 kW
  • Velocità mandrino: 0–3000 g/min (tipo cinghia) o 0–1800 g/min (tipo ingranaggi)
  • Conicità mandrino: BT-50
  • Potenza di azionamento approssimativa: X ≈ 5 kW, Y ≈ 4 kW, Z ≈ 3 kW
  • Potenza totale: ≈ 55 kW
  • Portata massima: 12 Ton
  • Peso: ≈ 26 Ton (±5%)
  • Dimensioni complessive (L×P×H): 6370×4400×3750 mm
  • Opzionale: modalità di trasmissione del mandrino selezionabile (cinghia o ingranaggi)
