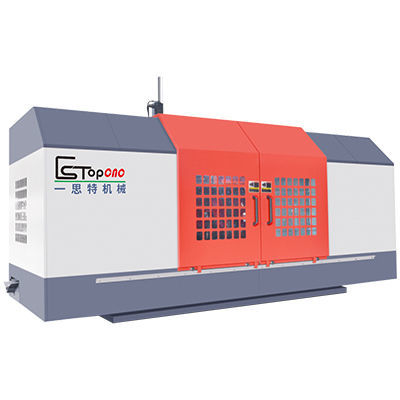

Centro di lavoro 3 assi HMC-1712NC

orizzontaletipo tavolaBT 50

Prodotto
Centro di lavorazione orizzontale ET-1712-NC (denominazione commerciale HMC-1712NC). Progettato per fresatura orizzontale e lavorazioni di produzione su pezzi di grandi dimensioni.

Panoramica
Modelli presentati: ET-1712-NC e ET-2214-NC. Produttore: ES-TOP CNC. Modalità di trasmissione del mandrino disponibili: tipo cinghia o tipo ingranaggi. Idoneo per applicazioni ad elevata capacità di carico e pezzi di grandi dimensioni.

Specifiche tecniche (sintesi)
Modello: ET-1712-NC | ET-2214-NC
Corsa max (assi X/Y/Z) (mm): 1800/1200/500 | 2350/1400/650
Corsa verticale tavola (asse W) (mm): 500 | 650
Dimensione tavola lavoro (L×P) (mm): 1700×1100 | 2200×1400
Centrale mandrino-tavola (mm): 50-1250 | 50-1450
Dimensione corsa verticale tavola (L×A) (mm): 1840×900 | 2340×1100
Velocità avanzamento (mm/min): X 10–7500 | 10–7500; Y 10–7500 | 10–7500; Z 10–4500 | 10–4500
Testa di fresatura / Mandrino:
Diametro mandrino (mm): 220 (mandrino diviso)
Potenza mandrino (kW): 30/37
Velocità mandrino (g/min): 0–3000 (tipo cinghia) / 0–1800 (tipo ingranaggi)
Attacco mandrino: BT-50
Potenza approssimativa azionamento assi (kW): X 4 | 5; Y 4; Z 3
Potenza totale (circa kW): 48 | 55
Capacità massima di carico: 8 Ton | 12 Ton
Peso (circa): 23 Ton ±5% | 26 Ton ±5%
Dimensioni (L×P×A) (mm): 4950×3900×4150 | 6370×4400×3750
Opzionale: trasmissione mandrino — tipo cinghia o tipo ingranaggi

Tag / Parole chiave
Centro di lavorazione orizzontale / HMC-1712NC / ET-1712-NC / BT-50 / 30 kW / 37 kW / tavola grande / alta portata

Caratteristiche tecniche

• Modello: ET-1712-NC (denominazione commerciale HMC-1712NC)
• Corsa max (X/Y/Z): 1800 / 1200 / 500 mm
• Corsa verticale tavola (asse W): 500 mm
• Dimensione tavola (L×P): 1700 × 1100 mm
• Centrale mandrino-tavola: 50–1250 mm
• Dimensione corsa verticale tavola (L×A): 1840 × 900 mm
• Velocità avanzo X/Y/Z: X 10–7500 mm/min, Y 10–7500 mm/min, Z 10–4500 mm/min
• Diametro mandrino: 220 mm (mandrino diviso)
• Potenza mandrino: 30/37 kW
• Velocità mandrino: 0–3000 g/min (tipo cinghia) o 0–1800 g/min (tipo ingranaggi)
• Attacco mandrino: BT-50
• Potenza azionamento assi (circa): X 4 kW, Y 4 kW, Z 3 kW
• Potenza totale (circa): 48 kW
• Capacità massima di carico: 8 Ton
• Peso (circa): 23 Ton ±5%
• Dimensioni (L×P×A): 4950 × 3900 × 4150 mm
• Trasmissione mandrino opzionale: tipo cinghia o tipo ingranaggi
