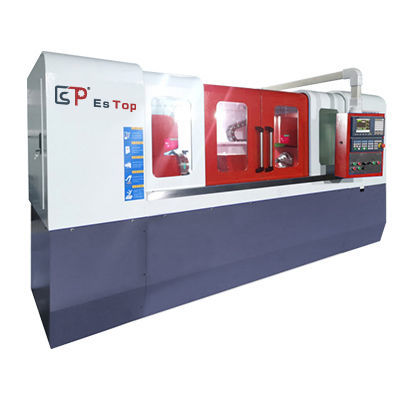

Macchina di foratura profonda CNC GD-1000NC

orizzontaleper fori profondiad alta precisione

Panoramica
Il GD-1000NC è una macchina CNC per gun drilling progettata per pezzi in barra tonda per foratura profonda orizzontale. Fa parte della gamma ES-TOP CNC e consente operazioni automatiche di foratura profonda per componenti come parti idrauliche, alberi per automotive, anime di stampi e componenti per petrolio e gas.

Modelli e tabella tecnica
AXIS-500 | Intervallo diametro di lavorazione (mm): 3-30 | Profondità di lavorazione (mm): 500 | Diametro esterno di serraggio (mm): 80 | Velocità mandrino (rpm): 8000 | Potenza mandrino (kW): 7.5 | Potenza totale macchina (kW): 23 | Peso macchina (kg): 4000 | Ingombro (mm): 3200x1500x1900
AXIS-800 | Intervallo diametro di lavorazione (mm): 3-30 | Profondità di lavorazione (mm): 800 | Diametro esterno di serraggio (mm): 80 | Velocità mandrino (rpm): 8000 | Potenza mandrino (kW): 7.5 | Potenza totale macchina (kW): 26 | Peso macchina (kg): 4500 | Ingombro (mm): 3200x1500x1900
AXIS-1000 | Intervallo diametro di lavorazione (mm): 3-40 | Profondità di lavorazione (mm): 1000 | Diametro esterno di serraggio (mm): 100 | Velocità mandrino (rpm): 8000 | Potenza mandrino (kW): 11 | Potenza totale macchina (kW): 28 | Peso macchina (kg): 5200 | Ingombro (mm): 4200x1500x1900
AXIS-1500 | Intervallo diametro di lavorazione (mm): 3-40 | Profondità di lavorazione (mm): 1500 | Diametro esterno di serraggio (mm): 100 | Velocità mandrino (rpm): 8000 | Potenza mandrino (kW): 11 | Potenza totale macchina (kW): 28 | Peso macchina (kg): 5800 | Ingombro (mm): 4200x1500x1900

Tag

• profondo
• foro
• foratura

Specifiche tecniche

• Nome modello prodotto: GD-1000NC
• Tipo: macchina di gun drilling per barre tonde; foratura profonda orizzontale; CNC
• Velocità tipica mandrino: fino a 8000 rpm (modelli elencati)
• Intervallo diametro lavorazione: 3–30 mm fino a 3–40 mm a seconda del modello
• Profondità di lavorazione: 500, 800, 1000, 1500 mm (varia per modello)
• Potenza mandrino: esempi 7.5 kW — 11 kW
• Motore di avanzamento: AC 2.3 kW o varianti AC Servo (2.3 kW / 3.0 kW)
• Motore pompa olio alta pressione: 5.5 kW (indicato per i modelli)
• Pompa pressione di taglio: 100 kg/cm3 (quando specificato)
• Portata olio pompato: esempi 6–60, 6–80, 6–100 L/min
• Precisione filtrazione fluido da taglio: 15 µ
• Potenza totale macchina: esempi 23 kW, 26 kW, 28 kW
• Volume serbatoio di stoccaggio: 600 (unità indicata sulla pagina sorgente: KG)
• Peso macchina: circa 4000–5800 kg a seconda del modello
• Ingombro macchina: fino a 4200x1500x1900 mm
