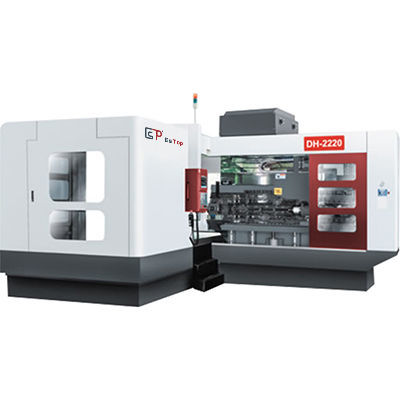

Macchina di foratura profonda CNC DH-2220DC

orizzontale3 assiper fori profondi

Panoramica
Il DH-2220DC è una macchina CNC orizzontale per foratura profonda, progettata per gun drilling e operazioni combinate di fresatura/foratura. Capacità standard di foratura Ø2–38 mm (opzionale fino a Ø50 mm), profondità massima 2000 mm e capacità di fresatura 2000 × 2000 mm.

Specifiche principali

• Modello: DH-2220DC
• Diametro foro: Ø2–38 mm (opzione Ø50 mm)
• Profondità massima di foratura: 2000 mm
• Capacità fresatura: 2000 × 2000 mm
• Diametro massimo fresa: 160 mm
• Dimensioni tavola: 1400 × 1500 mm
• Carico massimo: 21 000 kg
• Ingombro richiesto: 7300 × 8000 mm
• Peso macchina: 22 t

Spostamenti e assi

• X (tavola sx/dx): 2200 mm
• Y (colonna su/giù): 1000 mm
• Z (mandrino avanti/indietro): 2000 mm
• Rapid feed X/Y/Z: 7,5 / 7,5 / 7,5 m/min

Mandrino e trasmissione

• Conicità mandrino: OZ25 (opzione BT50)
• Trasmissione mandrino: a cinghia
• Velocità max mandrino: 6000 rpm (opzione 4000 rpm)
• Potenza motore mandrino (nom./max.): 11 / 15 kW
• Potenza testa di fresatura: 15 kW

Alimentazione & pompe

• Potenza pompa olio raffreddamento: 5,5 / 7,5 kW
• Potenza pompa circolazione: 3 kW
• Potenza totale macchina: 43 kW

Tavola & raffreddamento

• Tavola / tavola rotante: 1400 × 1500 mm
• Carico massimo: 21 000 kg
• Capacità cilindro impianto raffreddamento: 630 L
• Pressione refrigerante: 70 MPa
• Portata refrigerante: 67 L/min

Precisione & tolleranze

• Precisione diametro foratura: IT8–IT11
• Rugosità superficie foro: Ra ≤ 3,2 μm
• Flessione asse: ≤ 0,45/1000 (S45#, Ø10 mm)
• Precisione posizionamento: 0,025 mm
• Precisione riposizionamento: 0,015 mm

Configurazione principale e opzioni

• Controller NC: SYNTEC
• Mandrino: HANYANG / OZ25
• Inverter e motore mandrino: MK
• Servomotori e driver X/Y/Z: Maxsine
• Vite a ricircolo di sfere: Nanjing GONGYI
• Cuscinetti: NSK
• Guide lineari: HIWIN / TBI
• Opzioni: foratura Ø50 mm, varianti di velocità mandrino, dispositivi di bloccaggio personalizzati

Applicazioni tipiche

• Componenti automotive (alberi a camme, alberi motore)
• Cilindri idraulici e corpi valvole
• Componenti per oil & gas
• Parti strutturali aerospaziali e difesa
• Macchinari pesanti e produzione utensili

Ordini e assistenza
Per preventivi, tempi di consegna, installazione, messa in servizio e formazione operatori contattare l'ufficio vendite indicando diametro da forare, materiale e volume di produzione per un'offerta su misura.
