Macchina di foratura profonda CNC DH-1816

orizzontale3 assiper fori profondi

Panoramica del prodotto

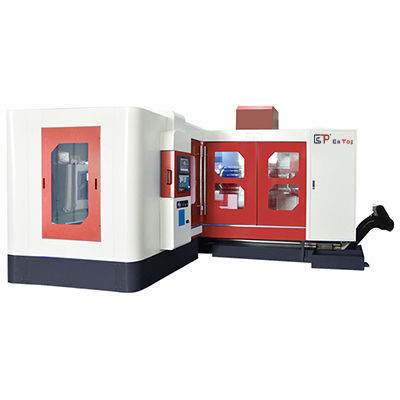

DH-1816 macchina CNC per foratura profonda orizzontale per alesature profonde, gamma diametri φ2–38 mm (opzione 50 mm) e profondità massima 1600 mm. Progettata per la produzione di componenti che richiedono precisione assiale e circolazione refrigerante controllata.

Specifiche standard

• Modello: DH-1816
• Gamma diametri foratura: φ2–38 mm (opzione fino a 50 mm)
• Profondità massima di foratura: 1600 mm
• Corsa tavola (X): 1800 mm
• Corsa colonna (Y): 1200 mm
• Corsa scatola mandrino (Z): 1600 mm
• Conicità mandrino: OZ25
• Velocità massima mandrino: 8000 rpm
• Avanzamento rapido (X/Y/Z): 7,5/7,5/7,5 m/min
• Potenza motore mandrino: 11/15 kW (Nom./Max.)
• Motori avanzamento X/Y/Z: 5,5 / 3,6 / 2,3 kW
• Potenza pompa olio raffreddamento: 5,5/7,5 kW
• Potenza pompa circolazione: 3 kW
• Potenza totale macchina: 45 kW
• Carico massimo tavola: 15000 kg
• Dimensioni tavola: 1700 × 1000 mm
• Capacità cilindro raffreddamento: 630 L
• Pressione refrigerante: 70 MPa; flusso: 67 L/min
• Spazio richiesto: 5000 × 4300 mm; Altezza max: 2800 mm; Peso macchina: 16 t
• Precisione diametro foratura: IT8–IT11; Rugosità foro: Ra ≤ 3,2 μm
• Flessione asse: ≤0,45/1000 (S45#, φ10 mm)
• Precisione di posizionamento: 0,025 mm; Riposizionamento: 0,015 mm

Configurazione principale

• Controllo NC: SYNTEC
• Mandrino: HANYANG / OZ25
• Inverter mandrino: MK
• Motore servo mandrino: MK
• Motori servo X/Y/Z: Maxsine
• Driver assi X/Y/Z: Maxsine
• Cilindro di circolazione: Acct.
• Vite a ricircolo: Nanjing GONGYI
• Cuscinetti: NSK
• Guide lineari: HIWIN / TBI
• Coperchio completamente metallico: MTHY

Applicazioni e vantaggi

• Applicazioni tipiche: cilindri idraulici, alberi, corpi valvole, componenti di stampi, parti aerospaziali e automotive
• Circolazione continua del refrigerante e alimentazione ad alta pressione per cicli di foratura profonda ed evacuazione trucioli
• Elevata capacità di carico della tavola (15 t) e ingombro ottimizzato per attrezzaggi pesanti e linee produttive
• Precisione di posizionamento e ripetibilità adatte alla produzione in serie e alle officine di riparazione
• Configurazione mandrino e trasmissioni per facilitare l'integrazione in flussi automatizzati
