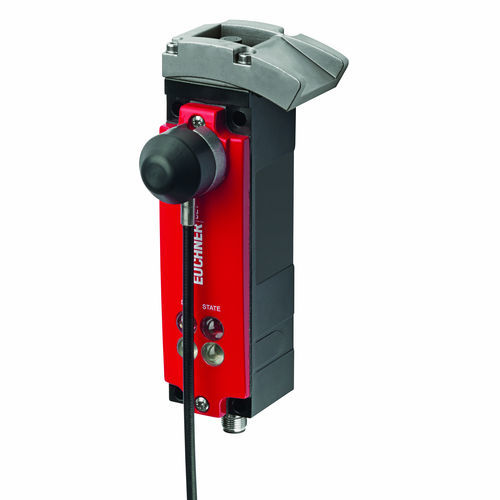

Interruttore di sicurezza CET-AS - con connessione AS-i, principio della corrente a circuito chiuso, con sgancio frontale del filo (bowden) 4 m
- Interruttore di sicurezza con blocco della protezione ed elettronica di valutazione integrata
- Forza di bloccaggio fino a 6.500 N
- Categoria 4 / PL e secondo EN ISO 13849-1
- Unicode
- Sblocco frontale a fune (bowden), ritorno automatico, lunghezza fune 4 m
- Direzione di avvicinamento A (stato di consegna)
Tipo di bloccaggio della protezione
CET3
Principio della corrente a circuito chiuso, bloccaggio del riparo mediante forza elastica. Sblocco tramite comando dell'uscita AS-i 0.
Controllo del solenoide di blocco del riparo
Il solenoide di blocco del riparo viene controllato dal sistema di controllo tramite il bit D0 del bus AS-Interface.
Ingressi dell'interfaccia AS
D0, D1
Monitoraggio della porta
D2, D3
Monitoraggio serratura di protezione
La valutazione viene eseguita tramite un monitor di sicurezza.
Uscite dell'interfaccia AS
D0
Blocco della protezione
D1
LED rosso
D2
LED verde
Visualizzazione della funzione del LED
Il LED ASI indica la tensione di esercizio sul bus.
Il LED di stato indica se è stato rilevato un guasto sul bus AS-Interface.
I LED verde e rosso possono essere controllati a piacere dal sistema di controllo tramite il bus con i bit D1 e D2.
---
