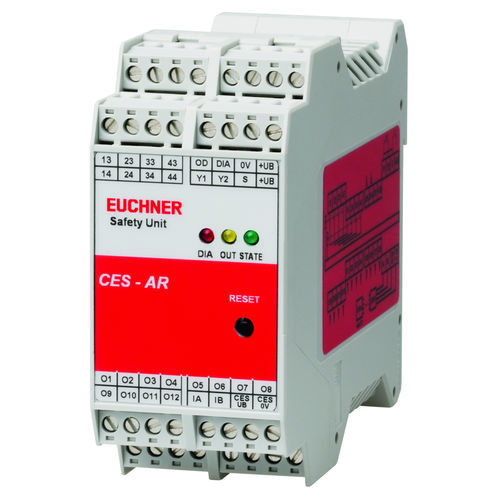

Unità di valutazione CES-AR-AES-12

L'unità di valutazione AR viene utilizzata per valutare i singoli interruttori di sicurezza di una catena di interruttori CES-AR-... e l'interruzione sicura di un circuito di sicurezza. L'unità dispone di due ingressi per il collegamento di una catena di interruttori CES-AR.... I contatti di sicurezza vengono commutati in funzione dei segnali di ingresso. Le parti a valle del circuito di sicurezza possono essere monitorate mediante un circuito di retroazione. Gli stati di commutazione degli interruttori di sicurezza collegati possono essere segnalati mediante uscite di monitoraggio. Se l'azionatore di uno degli interruttori di sicurezza della catena di interruttori viene spostato fuori dal campo di azionamento, l'unità di valutazione AR apre i suoi contatti e l'uscita di monitoraggio corrispondente viene resettata. Il sistema è progettato in modo che i guasti non comportino la perdita della funzione di sicurezza. Il verificarsi di guasti viene rilevato dall'automonitoraggio ciclico al più tardi alla successiva richiesta di chiusura dei contatti di sicurezza. Il sistema può essere avviato manualmente tramite un pulsante di avvio o automaticamente.
