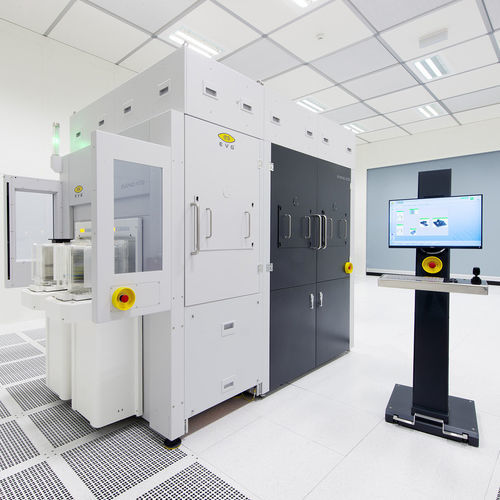

Sistema di metrologia per wafer EVG®40 NT2

EV Group porta la metrologia ad alta velocità e precisione nell'integrazione eterogenea 3D EVG®40 NT2 offre prestazioni metrologiche rivoluzionarie per accelerare l'implementazione del bonding ibrido a livello di wafer e die e della litografia senza maschere EV Group (EVG), fornitore leader di apparecchiature per l'incollaggio di wafer e la litografia per i mercati dei MEMS, delle nanotecnologie e dei semiconduttori, ha presentato oggi il sistema metrologico automatizzato EVG®40 NT2, che fornisce misure di overlay e di dimensioni critiche (CD) per l'incollaggio wafer-to-wafer (W2W), die-to-wafer (D2W) e die-to-die (D2D) e per applicazioni di litografia senza maschera. Progettato per la produzione di grandi volumi e dotato di loop di feedback per la correzione e l'ottimizzazione del processo in tempo reale, l'EVG40 NT2 aiuta i produttori di dispositivi, le fonderie e le aziende di packaging ad accelerare l'introduzione di nuovi prodotti di integrazione 3D/eterogenei, nonché a migliorare i rendimenti e a evitare lo scarto di wafer di grande valore. EVG presenterà il sistema EVG40 NT2 per la prima volta alla fiera SEMICON Europa, che si terrà dal 16 al 19 novembre presso la Messe München di Monaco, in Germania. I visitatori interessati a saperne di più possono visitare EVG nel padiglione B1, stand B1460. Poiché la tradizionale scalatura del silicio 2D raggiunge i suoi limiti di costo, l'industria dei semiconduttori si sta rivolgendo all'integrazione eterogenea - la produzione, l'assemblaggio e il confezionamento di più componenti o matrici con caratteristiche di dimensioni e materiali diversi su un singolo dispositivo o pacchetto - al fine di aumentare le prestazioni sulle nuove generazioni di dispositivi. Nel bonding W2W, D2W e D2D, per ottenere un buon contatto elettrico tra i dispositivi interconnessi è necessario un allineamento stretto e una precisione di sovrapposizione.
