Misuratore di portata a ultrasuoni per tempo di transito 9095

volumetricoper azotoper aria compressa

Descrizione

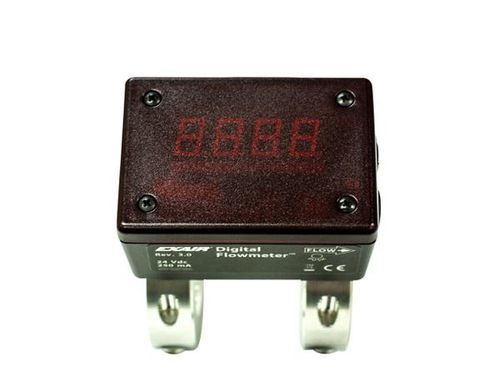

Il Digital Flowmeter™ di EXAIR è un misuratore di flusso digitale a montaggio non intrusivo con opzione di registrazione dati. Il display digitale visualizza il flusso in tempo reale in SCFM o m3/h, permettendo di individuare perdite e inefficienze senza tagliare o saldare la tubazione. Progettato per montaggio permanente o temporaneo; anelli di chiusura disponibili per i modelli rimovibili. Compatibile con tubazioni Schedule 40 in ferro (1/2"–8"), tubazioni in alluminio 25–101 mm e tubazioni in rame fino a 4". Consultare EXAIR per modelli NEMA 4 e materiali speciali.

Vantaggi

• Installazione rapida — nessuna necessità di taglio, saldatura, taratura o interruzione del flusso
• Display remoto sommante e registratore USB opzionali per registrazione e visualizzazione remota
• Assenza di parti in movimento — bassa manutenzione
• Sensibile a bassi flussi
• Include i componenti necessari per l'installazione
• Ampia gamma di dimensioni disponibile (opzioni ferro, rame, alluminio)

Modelli

• Disponibili per tubazioni Sch. 40 in ferro da 1/2" a 8"
• Disponibili per tubazioni in rame da 3/4" a 4"
• Disponibili per tubazioni in alluminio da 25 mm a 101 mm
• Display in unità metriche o imperiali specificabili per tutti i modelli
• Modelli disponibili con o senza guide di foratura

Accessori

• Registratore dati USB (Modello 9147): si collega direttamente al Digital Flowmeter; frequenza di registrazione configurabile da una volta al secondo a una volta ogni 12 ore; dati leggibili con il software incluso o esportabili in fogli di calcolo.
• Display remoto sommante: consente la visualizzazione remota del consumo attuale, dell'utilizzo nelle ultime 24 ore e del totale cumulativo.
• Kit guida di foratura: posizionamento preciso dei fori per le sonde sulla tubazione.
• Anello di chiusura: necessario se si rimuove o si sposta il misuratore di flusso.

Dimensioni e campo di flusso - Piccolo Digital Flowmeter
Series 9090 | Dimensione tubo 1/2" | A in 3.31 | A mm 84 | Campo 1–100 SCFM (1.7–170 m3/h)
Series 9091 | Dimensione tubo 3/4" | A in 3.49 | A mm 89 | Campo 1–150 SCFM (1.7–255 m3/h)
Series 9092 | Dimensione tubo 1" | A in 3.87 | A mm 98 | Campo 2–200 SCFM (3.4–340 m3/h)
Series 9093 | Dimensione tubo 1 1/4" | A in 4.24 | A mm 108 | Campo 4–400 SCFM (6.8–680 m3/h)
Series 9094 | Dimensione tubo 1 1/2" | A in 4.62 | A mm 117 | Campo 4–400 SCFM (6.8–680 m3/h)
Series 9091CU | Dimensione tubo 3/4" | A in 3.49 | A mm 89 | Campo 1–150 SCFM (1.7–255 m3/h)
Series 9092CU | Dimensione tubo 1" | A in 3.68 | A mm 93 | Campo 2–200 SCFM (3.4–340 m3/h)
Series 9093CU | Dimensione tubo 1 1/4" | A in 3.87 | A mm 98 | Campo 2–200 SCFM (3.4–340 m3/h)
Series 9094CU | Dimensione tubo 1 1/2" | A in 4.24 | A mm 108 | Campo 4–400 SCFM (6.8–680 m3/h)
Series 91025 | Dimensione tubo 25 mm | A in 3.49 | A mm 89 | Campo 2–200 SCFM (3.4–340 m3/h)
Series 91040 | Dimensione tubo 40 mm | A in 4.24 | A mm 108 | Campo 4–400 SCFM (6.8–680 m3/h)

Dimensioni e campo di flusso - Grande Digital Flowmeter
Series 9095 | Dimensione tubo 2" | A in 5.34 | A mm 136 | Campo 6–600 SCFM (10.2–1020 m3/h)
Series 9096 | Dimensione tubo 2 1/2" | A in 6.09 | A mm 155 | Campo 8–800 SCFM (13.6–1359 m3/h)
Series 9097 | Dimensione tubo 3" | A in 6.71 | A mm 171 | Campo 12–1200 SCFM
Series 9098 | Dimensione tubo 4" | A in 7.71 | A mm 196 | Campo 20–2000 SCFM
Series 9099 | Dimensione tubo 5" | A in 8.84 | A mm 224 | Campo 30–3000 SCFM (51–5100 m3/h)
Series 90100 | Dimensione tubo 6" | A in 9.84 | A mm 250 | Campo 50–5000 SCFM
Series 90101 | Dimensione tubo 8" | A in 11.84 | A mm 301 | Campo 100–6000 SCFM
Series 9095CU | Dimensione tubo 2" | A in 5.09 | A mm 129 | Campo 6–600 SCFM (10.2–1020 m3/h)
Series 9096CU | Dimensione tubo 2 1/2" | A in 5.84 | A mm 148 | Campo 8–800 SCFM (13.6–1359 m3/h)
Series 9097CU | Dimensione tubo 3" | A in 6.34 | A mm 161 | Campo 10–1000 SCFM (17–1699 m3/h)
Series 9098CU | Dimensione tubo 4" | A in 7.34 | A mm 186 | Campo 20–2000 SCFM (34–3398 m3/h)
Series 91050 | Dimensione tubo 50 mm | A in 5.1 | A mm 129 | Campo 6–600 SCFM (10.2–1020 m3/h)
Series 91063 | Dimensione tubo 63 mm | A in 5.6 | A mm 142 | Campo 8–800 SCFM (13.6–1359 m3/h)
Series 91076 | Dimensione tubo 76 mm | A in 6.3 | A mm 161 | Campo 10–1000 SCFM (17–1699 m3/h)
Series 91101 | Dimensione tubo 101 mm | A in 7.3 | A mm 186 | Campo 20–2000 SCFM (34–3398 m3/h)

Specifiche tecniche

• Accuratezza: 5% della lettura più 1% del campo per flussi dal 10% al 100% del campo indicato a temperature dell'aria tra 20° e 120°F (circa -7° a 49°C).
• Pressione operativa: 200 PSIG massimo su tubi Sch. 40 in ferro e su rame Tipo L sotto 3"; consultare EXAIR per altri materiali e pressioni più elevate.
• Alimentazione: 250 mA a 24 VDC
• Resistenza di uscita: 600 Ohm massimo
• Materiali a contatto con il fluido: acciaio inossidabile, oro, resina epossidica termica e Viton
• Materiale anello: alluminio
• Display: display LED a quattro cifre
• Tempo di risposta: un secondo per raggiungere il 63% della variazione a flussi oltre il 30% del campo
• Conformità: CE e RoHS
• Nota: per uso esclusivo con aria compressa e azoto.
