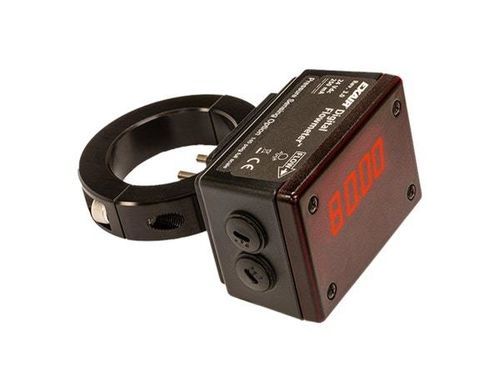

Misuratore di portata digitale P9097CU

volumetricoper azotoper aria compressa

Panoramica
Il misuratore di portata digitale con sensore di pressione™ di EXAIR misura la pressione interna del tubo e il flusso d'aria compressa (SCFM o m3/hr) con registrazione dati opzionale. Si monta permanentemente o temporaneamente su tubazioni per aria compressa senza tagli, saldature, regolazioni o calibrazione. Anelli di blocco disponibili per la rimozione su molti modelli. Disponibile per tubi in ferro Schedule 40 da 2" a 8", tubi in alluminio da 50 a 101 mm e tubi in rame Tipo L da 2" a 4". Tempi di spedizione tipici: 3–5 giorni. Consultare la fabbrica per versioni NEMA 4.

Vantaggi

• Installazione senza tagli o saldature
• Display remoto sommante e registratore dati USB opzionali
• Passaggio rapido tra letture di Pressione, SCFM e m3/hr
• Display in unità pressione, metriche o inglesi selezionabili per tutte le taglie
• Assenza di parti mobili; sensibile a bassi flussi
• Nessuna calibrazione o configurazione richiesta
• Include tutti i componenti necessari per l'installazione
• Modelli disponibili per 2"–8" Sch.40 ferro, 25–101 mm alluminio e 2"–4" rame

Modelli

• Serie P9095–P90101 per tubi in ferro Schedule 40 da 2" a 8"
• Serie P91050–P91101 per tubi in alluminio da 50 mm a 101 mm
• Serie P9095CU–P9097CU per tubi in rame Tipo L da 2" a 4"
• Display pressione, metriche o inglesi specificabili per tutte le taglie
• Possibilità di ordinare modelli con o senza guida di foratura

Accessori

• Registratore dati USB — Modello 9147: si collega direttamente al misuratore; frequenza di registrazione configurabile da 1 s fino a 12 h; dati leggibili con il software incluso o importabili in foglio di calcolo
• Display remoto sommante — consente la visualizzazione remota dei dati: consumo attuale, utilizzo ultime 24 ore e totale cumulativo
• Kit guida di foratura — assicura il posizionamento preciso dei fori per le sonde
• Anello di chiusura — necessario se il misuratore viene rimosso o spostato

Dimensioni e intervallo di portata – Tubo in ferro Schedule 40
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM

Dimensioni e intervallo di portata – Tubo in rame Tipo L
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)

Dimensioni e intervallo di portata – Tubo in alluminio
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)

Specifiche tecniche

• Accuratezza: PRESSIONE: ±2 PSIG massimo (± PSIG a 68°F)
• Pressione di esercizio: 200 PSIG massimo su Sch. 40 ferro e su Type L rame sotto 3"; consultare EXAIR per altri materiali e pressioni superiori
• Alimentazione: 250 mA a 24 VDC
• Resistenza d'uscita: 600 Ohm massimo
• Materiali a contatto: acciaio inox, oro, resina epossidica termica e Viton
• Materiale della ghiera: alluminio
• Display: LED a quattro cifre
• Tempo di risposta: 1 secondo al 63% della variazione per flussi superiori al 30% della portata
• Intervallo di pressione: 0–145 PSIG operativo; 200 PSIG massimo; 145 PSIG scala piena uscita mA
• Conformità: CE e RoHS
• Nota: Per uso solo con aria compressa e azoto
