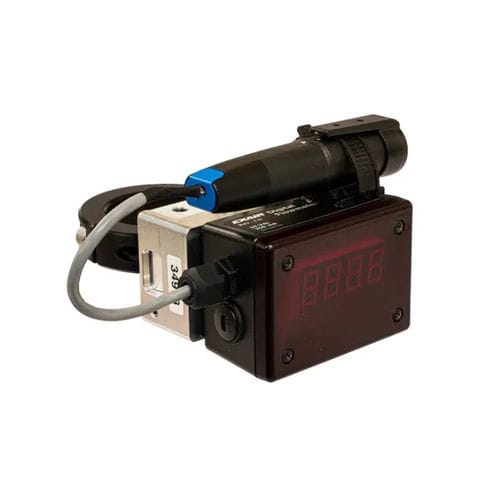

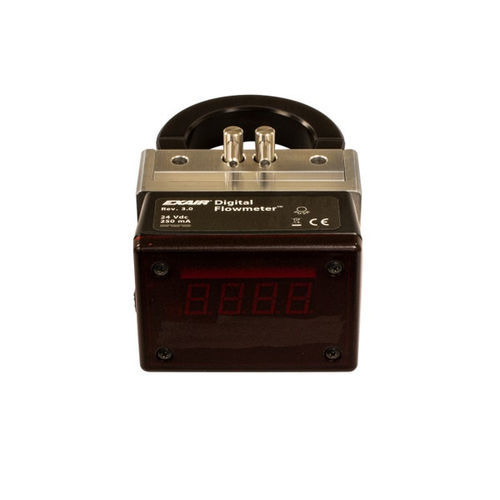

Misuratore di portata termico H9096

volumetricoper aria compressaDN50 - 2"

Descrizione
Il Hot Tap Digital Flowmeter™ consente l'installazione a pressione senza isolare o depressurizzare la tubazione. Integra due valvole per l'inserimento delle sonde e un silenziatore per raccogliere i trucioli della foratura. Il display digitale indica il flusso d'aria compressa in tempo reale per individuare perdite e apparecchiature inefficienti. Non sono necessari tagli, saldature, regolazioni o calibrazioni. Articolo non a stock; spedizione in 3–5 giorni. Consultare la fabbrica per i modelli NEMA 4.

Vantaggi

• Installazione a pressione — nessuna interruzione del sistema
• Senza parti in movimento, minore manutenzione
• Display remoto sommante e data logger USB disponibili
• Opzionale: scheda di comunicazione seriale RS-485
• Sensibile ai bassi flussi
• Nessuna calibrazione o set-up richiesti in campo
• Include tutti i componenti necessari per l'installazione
• Modelli per tubi Schedule 40 in ferro da 2 a 8 in e in rame da 2 a 6 in

Modelli

• H9095–H90101: disponibili per tubi Schedule 40 in ferro da 2 a 8 in
• H9095CU–H90100CU: disponibili per tubi in rame da 2 a 6 in
• Display in unità metriche o imperiali selezionabili per tutti i modelli

Accessori

• Data Logger USB — Modello 9147 si collega direttamente al flussometro; intervallo di registrazione configurabile; dati leggibili con il software incluso o esportabili in fogli di calcolo
• Display remoto sommante — visualizzazione remota del consumo attuale, delle ultime 24 ore e del totale cumulato
• Block-Off Ring — necessario per rimuovere o riposizionare il flussometro

Dimensioni e campo di portata (tubo Schedule 40)
Modello | Dimensione tubo | A (in) | A (mm) | Campo di portata
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM

Dimensioni e campo di portata (tubo rame)
Modello | Dimensione tubo | A (in) | A (mm) | Campo di portata
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)

Specifiche tecniche

• Precisione: ±5% della lettura più 1% del campo per flussi dal 10% al 100% del campo indicato a temperature dell'aria tra 20° e 120°F
• Pressione di esercizio: 130 PSIG massimo su tubi Sch. 40 in ferro (consultare il produttore per altri materiali o pressioni più elevate)
• Alimentazione: 250 mA a 24 VDC
• Resistenza di uscita: 600 Ω massimo
• Materiali a contatto: acciaio inossidabile, oro, resina epossidica termica, Viton, PTFE, alluminio
• Materiale anello: alluminio
• Display: display LED a quattro cifre
• Tempo di risposta: 1 secondo al 63% della variazione per flussi superiori al 30% del campo
• Conformità: CE e RoHS
• Nota: uso consentito solo con aria compressa e azoto
