Climatizzatore per armadio elettrico per montaggio laterale HZ4840

per zone pericolosea risparmio energeticoresistente alla corrosione

Panoramica
I sistemi Cabinet Cooler® NEMA 4 (IP66) per aree pericolose con controllo tramite termostato sono progettati e classificati UL per l'utilizzo su involucri elettrici purgati in aree classificate. Questi sistemi a tubo a vortice producono aria fredda senza parti mobili, includono un separatore filtro‑acqua‑sporco automatico da 5 micron e un kit di distribuzione dell'aria fredda, e presentano una valvola di scarico a bassa pressione che si chiude quando il raffreddatore è spento per mantenere l'integrità NEMA 4. Il controllo tramite termostato si attiva solo quando le temperature interne si avvicinano ai limiti critici ed è raccomandato per carichi termici variabili.

Applicazioni

• Controllori programmabili
• Quadri di controllo di linea
• Centri di controllo motori
• Quadri relè
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV
• Armadi per computer
• Alloggiamenti laser
• Bilance elettroniche

Vantaggi

• Omologato per ubicazioni pericolose Division 1 (UL Classified)
• Classificato UL e conforme CE
• Capacità di raffreddamento multiple: 1.000 a 5.600 Btu/h
• Senza parti mobili — bassa manutenzione
• Il controllo tramite termostato riduce il consumo di aria compressa
• Alte capacità di raffreddamento (fino a 5.600 Btu/h / 1.641 W)
• Garanzia di cinque anni

Modelli (controllo tramite termostato)
Sistemi Cabinet Cooler HazLoc NEMA 4 (IP66), controllo tramite termostato
Modello - Btu/h (Watts)
HZ4815 - 1.000 (293)
HZ4825 - 1.700 (498)
HZ4830 - 2.000 (586)
HZ4840 - 2.800 (821)
HZ4850 - 3.400 (997)
HZ4860 - 4.000 (1.171)
HZ4870 - 4.800 (1.406)
HZ4880 - 5.600 (1.641)

Prestazioni (sommario)
La capacità di raffreddamento è valutata a 100 PSIG (6,9 BAR) di pressione di alimentazione. Livelli di rumorosità (dBA) per modello: HZ4815 = 73; HZ4825/HZ4830 = 80; HZ4840 = 82; HZ4850 = 84; HZ4860/HZ4870 = 84; HZ4880 = 85.

Caratteristiche e componenti principali

• Controllo tramite termostato (impostazione di fabbrica 95°F / 35°C, controllo tipico ±2°F / 1°C)
• Elettrovalvola inclusa per i modelli con termostato (UL listata / elettrovalvola HazLoc quando applicabile)
• Separatore filtro‑acqua‑sporco automatico da 5 micron incluso
• Kit di distribuzione dell'aria fredda incluso (tubo flessibile, clip, raccordi) per indirizzare l'aria fredda alla circolazione generale o ai punti caldi
• Valvola di scarico a bassa pressione per mantenere l'integrità dell'involucro NEMA 4 quando il raffreddatore è spento
• Disponibile in versioni 110/120 VAC, 240 VAC e 24 VDC
• Opzioni in acciaio inossidabile Type 303 e Type 316 per ambienti corrosivi
• Modelli a funzionamento continuo (non termostatici) e sistemi doppi disponibili per raffreddamento aggiuntivo

Installazione e montaggio
Si monta tramite una apertura elettrica standard (1-1/2 NPS). I Cabinet Coolers HazLoc NEMA 4 e 4X possono essere montati sulla parte superiore del pannello o lateralmente usando i kit di montaggio laterale (i kit laterali mantengono la classificazione NEMA).

Altre considerazioni
Quando l'involucro è correttamente sigillato, l'umidità relativa all'interno in funzionamento continuo si stabilizza intorno al 45 %; la temperatura dell'aria in ingresso e la pressione di alimentazione influenzano il delta‑T e la capacità di raffreddamento. Se è presente olio nell'aria compressa, utilizzare un filtro coalescente (rimozione olio) oltre al separatore filtro standard.

Specifiche tecniche

• Capacità di raffreddamento: 1.000 a 5.600 Btu/h (≈293 a 1.641 Watts)
• Classificazione NEMA: NEMA 4 (IP66) – ermetico alla polvere, ermetico all'olio, resistente agli spruzzi, interno/esterno
• Omologazioni per aree pericolose: UL Classified per Class I Div 1 Gruppi A, B, C, D; Class II Div 1 Gruppi E, F, G; e Class III
• Setpoint termostato (standard): 95°F (35°C), compatibile 24 VAC–240 VAC e 24 VDC
• Filtro: separatore acqua e sporco automatico 5 micron incluso
• Materiali: modelli standard; opzioni in acciaio inox Type 303 o Type 316 per ambienti corrosivi
• Opzioni di tensione (modelli con termostato): 110/120 VAC, 240 VAC, 24 VDC
• Livelli sonori: 73–85 dBA a seconda del modello
• Condizione di riferimento capacità di raffreddamento: misurata a 100 PSIG (6,9 BAR) di pressione di alimentazione

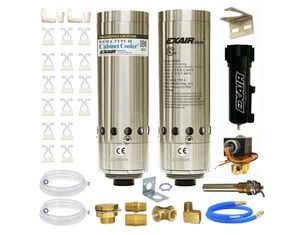

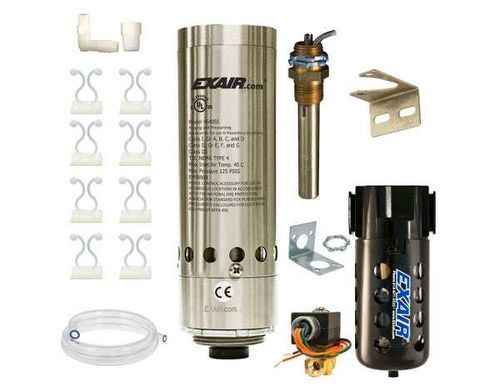

• Include: Cabinet Cooler (basato su tubo a vortice), separatore filtro, kit di distribuzione dell'aria fredda; termostato ed elettrovalvola inclusi sui sistemi con controllo tramite termostato
• Garanzia: 5 anni
