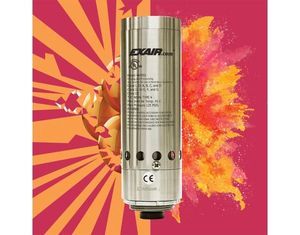

Climatizzatore per armadio elettrico per montaggio laterale HZ4840SS

industrialeper zone pericoloseda esterno

Panoramica
I sistemi Cabinet Cooler® NEMA 4X (IP66) per ubicazioni pericolose, controllati da termostato, sono progettati e certificati per l'uso su involucri elettrici pressurizzati e purgati in aree classificate. Classificati UL e conformi CE, questi sistemi HazLoc di EXAIR utilizzano la tecnologia del tubo a vortice per generare aria fredda senza parti mobili, offrendo una soluzione di raffreddamento a basso costo e senza manutenzione.

Applicazioni

• Controller programmabili (PLC) e armadi NC/CNC
• Armadi di controllo linea e centri di controllo motori (MCC)
• Pannelli relè
• Involucri per computer ed apparecchiature elettroniche
• Alloggi CCTV, involucri laser e bilance elettroniche

Vantaggi

• Idoneo per ubicazioni pericolose Division 1 (HazLoc)
• Classificato UL e conforme CE
• Otto capacità di raffreddamento da 1.000 a 5.600 Btu/h (293–1.641 W)
• Assenza di parti mobili — manutenzione minima
• Controllo termostatico (preimpostato in fabbrica a 95 °F / 35 °C) per ridurre i costi operativi
• Disponibile in acciaio inossidabile Tipo 303 e Tipo 316 per ambienti corrosivi o alimentari
• Garanzia di cinque anni

Modelli (esempi per materiale / tensione / controllo termostatico)
NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (120V) - Thermostat Control
HZ4815SS — 1,000 (293)
HZ4825SS — 1,700 (498)
HZ4830SS — 2,000 (586)
HZ4840SS — 2,800 (821)
HZ4850SS — 3,400 (997)
HZ4860SS — 4,000 (1,171)
HZ4870SS — 4,800 (1,406)
HZ4880SS — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (120V) - Thermostat Control
HZ4815SS-316 — 1,000 (293)
HZ4825SS-316 — 1,700 (498)
HZ4830SS-316 — 2,000 (586)
HZ4840SS-316 — 2,800 (821)
HZ4850SS-316 — 3,400 (997)
HZ4860SS-316 — 4,000 (1,171)
HZ4870SS-316 — 4,800 (1,406)
HZ4880SS-316 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240 — 1,000 (293)
HZ4825SS-240 — 1,700 (498)
HZ4830SS-240 — 2,000 (586)
HZ4840SS-240 — 2,800 (821)
HZ4850SS-240 — 3,400 (997)
HZ4860SS-240 — 4,000 (1,171)
HZ4870SS-240 — 4,800 (1,406)
HZ4880SS-240 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240-316 — 1,000 (293)
HZ4825SS-240-316 — 1,700 (498)
HZ4830SS-240-316 — 2,000 (586)
HZ4840SS-240-316 — 2,800 (821)
HZ4850SS-240-316 — 3,400 (997)
HZ4860SS-240-316 — 4,000 (1,171)
HZ4870SS-240-316 — 4,800 (1,406)
HZ4880SS-240-316 — 5,600 (1,641)

Prestazioni (selezionate)
Le capacità di raffreddamento sono indicate a 100 PSIG (6,9 BAR) di pressione di alimentazione. Esempi di livelli sonori (dBA) per modello: HZ4815 = 73 dBA; HZ4825 = 80 dBA; HZ4830 = 80 dBA; HZ4840 = 82 dBA; HZ4850 = 84 dBA; HZ4860 = 84 dBA; HZ4870 = 84 dBA; HZ4880 = 85 dBA.

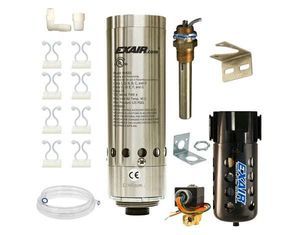

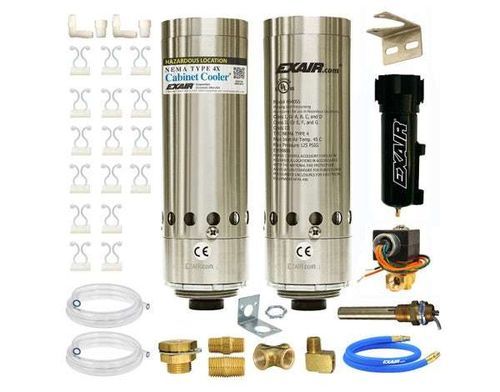

Accessori

• Kit di montaggio laterale (small e large) per montaggio su pannelli laterali mantenendo la classificazione NEMA; costruzione in acciaio inossidabile Tipo 303 o 316
• Kit di distribuzione aria fredda — tubi, clip adesive e raccordi per convogliare l'aria fredda verso punti caldi
• Separatore filtro — filtro acqua/sporcizia 5 µm con scarico automatico incluso; filtro coalescente opzionale raccomandato se è presente olio nell'aria compressa
• Valvola solenoide e termostato inclusi con i sistemi con termostato (valvola solenoide omologata per configurazione pericolosa dove applicabile)

Note importanti
I sistemi HazLoc Cabinet Cooler® sono classificati UL per l'uso su involucri purgati e pressurizzati e devono essere utilizzati come parte di un sistema di controllo purgato e pressurizzato; il Cooler non è un sistema di purga. I sistemi termostatici sono preimpostati in fabbrica a 95 °F (35 °C) e mantengono tipicamente ±2 °F (±1 °C) all'interno dell'armadio. Sono disponibili modelli a funzionamento continuo per esigenze di raffreddamento/purgo costante. La costruzione NEMA 4X (IP66) offre resistenza alla corrosione e utilizzo interno/esterno.

Specifiche tecniche

• Brand: EXAIR
• Famiglia prodotto: Hazardous Location Cabinet Cooler® Systems (Serie HZ48)
• Classificazione NEMA: 4X (IP66) — a tenuta di polvere, resistente all'olio, resistente agli spruzzi, interno/esterno
• Certificazioni: classificato UL e conforme CE per le aree pericolose specificate (Class I Div 1 Gruppi A–D; Class II Div 1 Gruppi E–G; Class III)
• Capacità di raffreddamento: 1.000 a 5.600 Btu/h (293 a 1.641 W)
• Principio di funzionamento: generazione di aria fredda tramite tubo vortex — senza parti mobili
• Controllo termostatico: unità standard preimpostata a 95 °F (35 °C); valvole solenoide disponibili (UL Listed/Classified ove richiesto)
• Filtro: filtro acqua/sporcizia 5 µm con scarico automatico incluso; filtro coalescente raccomandato se è presente olio
• Kit di distribuzione aria fredda incluso
• Caduta tipica di temperatura dell'aria fredda: ~54 °F (30 °C) sotto l'aria di alimentazione a 100 PSIG (6,9 BAR)
• Prestazioni misurate a 100 PSIG di alimentazione
• Livelli sonori: approx. 73–85 dBA a seconda del modello
• Materiali: opzioni acciaio inossidabile Tipo 303 e Tipo 316
• Garanzia: cinque anni
