Climatizzatore per armadio elettrico per montaggio laterale 4730SS-316

industrialeper zone pericolosedi sala informatica

Panoramica
I sistemi di raffreddamento per armadi per ubicazioni pericolose NEMA 4X (IP66) a funzionamento continuo sono progettati e classificati UL per l'uso su involucri elettrici purgati in aree classificate. Costruiti in acciaio inossidabile per ambienti alimentari e corrosivi, la serie HZ47 offre capacità di raffreddamento da 1.000 a 5.600 Btu/h. I sistemi utilizzano la tecnologia a tubo vortex per fornire aria fredda senza parti mobili e richiedono scarsa manutenzione. L'equipaggiamento standard include un separatore filtro acqua/sporcizia da 5 micron e un kit di distribuzione dell'aria fredda.

Applicazioni

• Controllori programmabili (PLC)
• Quadri di controllo di linea
• Centri di controllo motori (MCC)
• Quadri relè e di distribuzione
• Sistemi NC/CNC
• Centri di controllo modulari
• Telecamere CCTV e di ispezione
• Armadi per computer e server
• Alloggiamenti laser e involucro ottico
• Armadi per bilance elettroniche e strumentazione

Vantaggi

• Classificato per ubicazioni pericolose Division I
• UL Classified e conforme CE per uso su involucri purgati
• Otto capacità di raffreddamento disponibili da 1.000 a 5.600 Btu/h
• Senza parti mobili — manutenzione minima
• Opzione con termostato per ridurre il tempo di funzionamento e il consumo d'aria compressa
• Elevata capacità di raffreddamento fino a 5.600 Btu/h (1.641 W)
• Garanzia di cinque anni

Modelli (funzionamento continuo, acciaio inossidabile Tipo 303)
HZ4715SS — 1.000 Btu/h (293 W)
HZ4725SS — 1.700 Btu/h (498 W)
HZ4730SS — 2.000 Btu/h (586 W)
HZ4740SS — 2.800 Btu/h (821 W)
HZ4750SS — 3.400 Btu/h (997 W)
HZ4760SS — 4.000 Btu/h (1.171 W)
HZ4770SS — 4.800 Btu/h (1.406 W)
HZ4780SS — 5.600 Btu/h (1.641 W)

Modelli (funzionamento continuo, acciaio inossidabile Tipo 316)
HZ4715SS-316 — 1.000 Btu/h (293 W)
HZ4725SS-316 — 1.700 Btu/h (498 W)
HZ4730SS-316 — 2.000 Btu/h (586 W)
HZ4740SS-316 — 2.800 Btu/h (821 W)
HZ4750SS-316 — 3.400 Btu/h (997 W)
HZ4760SS-316 — 4.000 Btu/h (1.171 W)
HZ4770SS-316 — 4.800 Btu/h (1.406 W)
HZ4780SS-316 — 5.600 Btu/h (1.641 W)

Prestazioni (riepilogo funzionamento continuo a 100 PSIG / 6,9 BAR)
HZ4715SS / HZ4715SS-316 — 1.000 Btu/h — 73 dBA
HZ4725SS / HZ4725SS-316 — 1.700 Btu/h — 80 dBA
HZ4730SS / HZ4730SS-316 — 2.000 Btu/h — 80 dBA
HZ4740SS / HZ4740SS-316 — 2.800 Btu/h — 82 dBA
HZ4750SS / HZ4750SS-316 — 3.400 Btu/h — 84 dBA
HZ4760SS / HZ4760SS-316 — 4.000 Btu/h — 84 dBA
HZ4770SS / HZ4770SS-316 — 4.800 Btu/h — 84 dBA
HZ4780SS / HZ4780SS-316 — 5.600 Btu/h — 85 dBA

Cosa è incluso / Configurazioni

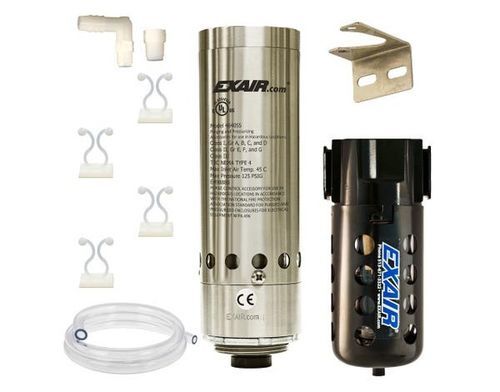

I sistemi a funzionamento continuo includono il raffreddatore, un separatore filtro acqua/sporcizia da 5 micron e un kit di distribuzione dell'aria fredda (tubi, clip e raccordi). Le configurazioni con termostato aggiungono una valvola solen oide e un termostato per ridurre il ciclo di lavoro. Se nell'aria di alimentazione è presente olio, si raccomanda un filtro coalescente per la rimozione dell'olio.

Note
Questi sistemi HazLoc sono classificati UL per l'uso su involucri purgati e pressurizzati, ma non sono involucri purgati di per sé. Devono essere installati come parte di un sistema di involucri purgati appropriato.

Specifiche tecniche

• Serie: HazLoc Cabinet Cooler 4 Systems (funzionamento continuo)
• SKU rappresentativo sulla pagina: PHZ4710SS
• Grado NEMA: NEMA 4X (IP66) — a prova di polvere e olio, resistente agli schizzi, adatto per interno/esterno
• Materiali: opzioni in acciaio inossidabile Tipo 303 e Tipo 316
• Capacità di raffreddamento: 1.000; 1.700; 2.000; 2.800; 3.400; 4.000; 4.800; 5.600 Btu/h (293 a 1.641 W)
• Riferimento di prestazione: capacità valutate a 100 PSIG (6,9 BAR)
• Livelli sonori tipici: 73 a 85 dBA a seconda del modello
• Calo di temperatura dell'aria fredda: circa 54°F (30°C) sotto l'ingresso a 100 PSIG
• Filtrazione: filtro acqua e sporco 5 micron con scarico automatico incluso
• Include kit di distribuzione dell'aria fredda per instradare l'aria verso i punti caldi interni
• Montaggio: si installa tramite foratura elettrica standard (1-1/2 NPS); kit di montaggio laterale disponibili
• Certificazioni: UL Classified, conforme CE; opzioni solenoidi UL-listed per sistemi con termostato
• Umidità: il funzionamento continuo stabilizza l'umidità relativa all'interno dell'involucro vicino al 45% se l'involucro è sigillato
• Garanzia: garanzia di cinque anni
