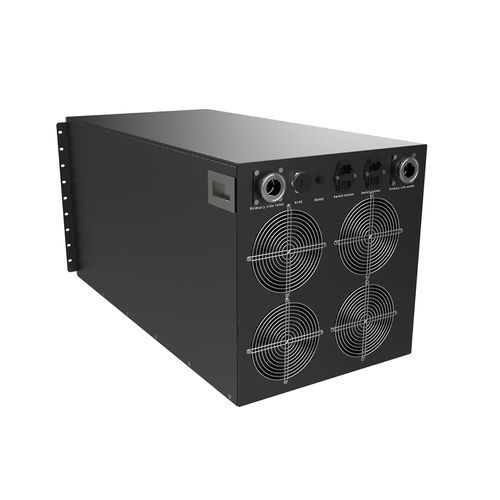

Raffreddatore di liquidi EXT-CDU6AR

di acqua glicolataper centro datiper rack

Panoramica del prodotto
L'unità di distribuzione del raffreddamento liquido→aria (LTA) montata in rack EXTRCOOL è una soluzione compatta in formato 4U/6U integrata nel rack per il raffreddamento liquido ad alta densità. Progettata per server GPU AI (compatibile NVIDIA GB200/GB300) e loop cold-plate ad alta potenza, combina lo scambio termico liquido-aria diretto, pompe e controlli intelligenti in un formato rack standard per semplificare l'installazione senza infrastrutture ad acqua refrigerata.

Vantaggi tecnici principali

• Formato rack standard Design 4U/6U che si inserisce nei rack server standard per un'installazione compatta e piping semplificato verso i cold plate.
• Reiezione diretta calore liquido-aria Dissipa il calore dai loop di raffreddamento verso l'aria ambiente, eliminando la dipendenza dai sistemi di acqua refrigerata dell'impianto.
• Integrazione plug-and-play Tubazioni, pompe e interfacce di controllo preconfigurate riducono i tempi di commissioning e la complessità d'integrazione.
• Funzionamento a velocità variabile intelligente Ventole e pompe regolano la velocità in base alla temperatura del fluido per ridurre i consumi e migliorare l'efficienza del data center (PUE).
• Affidabilità di livello enterprise Componenti testati in pressione in fabbrica, guarnizioni rinforzate, rilevamento perdite e commutazione automatica pompe 1+1 per garantire funzionamento continuo delle workload critiche.

Scenari d'uso ideali

• Retrofit di data center Percorso a basso costo per aggiungere raffreddamento liquido in strutture raffreddate ad aria senza acqua refrigerata.
• Rack a densità medio-alta Supporta carichi di rack da 15–30 kW per server di training AI e cluster HPC (modelli disponibili da 6 kW).
• Siti edge e colocation Ingombro compatto da rack adatto ad ambienti con spazio limitato.
• Architetture di raffreddamento ibride Consente rollout a fasi combinando rack raffreddati ad aria e a liquido.
• Cluster AI di piccole-medie dimensioni Raffreddamento liquido semplificato e a bassa manutenzione per distribuzioni GPU più piccole.

Specifiche del prodotto
Brand: EXTRCOOL
Model Series: CDU-LTA Rack Series
Cooling Type: Liquid-to-Air (LTA) direct heat rejection
Product Category: Rack-Mounted Cooling Distribution Unit
Form Factor: 4U / 6U standard rack
Compatible Systems: Server cold plate loops, rack-level liquid cooling manifolds
Place of Origin: Guangdong, China

Dati tecnici dettagliati (per modello)
Part Numbers: EXT-CDU6AR / EXT-CDU15AR / EXT-CDU24AR / EXT-CDU30AR
Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
Installation Type: In-rack
Rated cooling capacity: 6 kW / 15 kW / 24 kW / 30 kW
Coolant: PG25
Working environment (T & H): -10°C ~ 55°C / RH 5% ~ 90%
Storage environment (T & H): -45°C ~ 70°C / RH 5% ~ 93%
Display screen (inch): 4.3" / 4.3" / 7" / 7"
Approach temperature: 10°C
Primary side air or liquid temp. (in/out): 25°C / 35°C
Secondary side liquid temp. (out/in): 35°C / 45°C
Secondary side rated flow rate: 10 LPM / 25 LPM / 40 LPM / 50 LPM
Power Supply: AC 220V 50/60Hz
Dual power ATS: Yes
Leak Detection: Yes
Redundant Pump Automatic Switchover: 1+1
Power consumption: <0.3 kW / <1 kW / <1.5 kW / <3 kW
Bypass Online Replaceable Filter: No
Control type: PID control; adjusts fan speed and flow rate according to temperature
Communication: Modbus RTU & TCP/IP
Approx. Weight: 40 kg / 75 kg / 105 kg / 135 kg
Protection level: IP55
Dimensions (W x D x H) mm: 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887

Domande frequenti
1. A cosa serve una CDU LTA montata in rack? Una CDU LTA montata in rack dissipa il calore dei loop di raffreddamento liquido verso l'aria ambiente all'interno del rack, eliminando la necessità di infrastrutture di scambio termico esterne e semplificando l'installazione.
2. Quali vantaggi rispetto a una CDU standalone? Le unità in rack risparmiano spazio a pavimento, riducono la complessità del piping e sono testate in fabbrica per minimizzare i problemi di installazione onsite.
3. L'unità è compatibile con tutti i sistemi di cold plate per server? La CDU supporta pressioni e temperature di loop standard e offre flange configurabili per adattarsi alla maggior parte dei cold plate e manifold di rack.

Specifiche tecniche

• Brand: EXTRCOOL
• Model Series: CDU-LTA Rack Series
• Product Type: Liquid-to-Air Cooling Distribution Unit (L2A CDU)
• Form Factor: 4U / 6U rack-mount
• Rated capacities (models): 6 kW / 15 kW / 24 kW / 30 kW
• Part Numbers: EXT-CDU6AR, EXT-CDU15AR, EXT-CDU24AR, EXT-CDU30AR
• Coolant: PG25
• Secondary flow rates: 10 LPM / 25 LPM / 40 LPM / 50 LPM
• Power Supply: AC 220V 50/60Hz; Dual power ATS: Yes
• Control: PID control; Communication: Modbus RTU & TCP/IP
• Leak detection: Yes; Redundant pump: 1+1 automatic switchover
• Power consumption (per model): <0.3 kW / <1 kW / <1.5 kW / <3 kW
• Protection level: IP55
• Approx. Weight (per model): 40 kg / 75 kg / 105 kg / 135 kg
• Dimensions (W x D x H) mm (per model): 482 x 870 x 177.8 / 482 x 870 x 443 / 482 x 870 x 665 / 482 x 870 x 887
• Operating environment: -10°C ~ 55°C / RH 5% ~ 90%
• Storage environment: -45°C ~ 70°C / RH 5% ~ 93%
