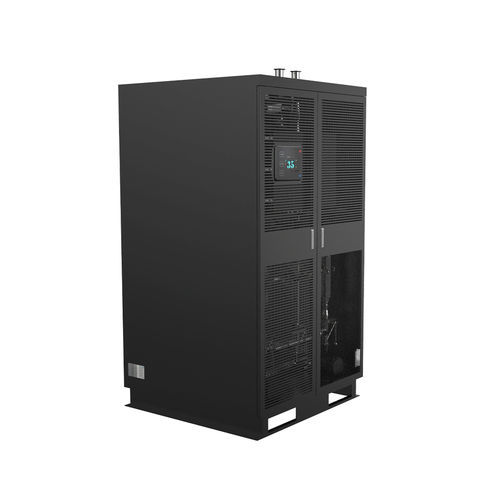

Raffreddatore di liquidi EXT-CDU60AC

di acqua glicolataper CPUper centro dati

Panoramica del prodotto
L'unità di distribuzione del raffreddamento liquido-aria (LTA) in formato cabinet EXTRCOOL è una CDU compatta e all-in-one progettata per installazioni di raffreddamento liquido ad alta densità in data center AI e HPC. Integra scambiatore liquido-aria, pompe e controlli intelligenti in un ingombro rack standard, semplificando il raffreddamento liquido per data center nuovi e retrofit. L'unità è progettata per essere abbinata a server GPU ad alte prestazioni (es. NVIDIA GB200/GB300 e server GPU di nuova generazione) e garantire prestazioni termiche affidabili per densità di potenza per rack oltre 30 kW, evitando la necessità di infrastrutture ad acqua refrigerata.

Vantaggi tecnici principali

• Formato cabinet tutto-in-uno Combina scambiatori di calore, ventole ad alta pressione statica, pompe a velocità variabile e un sistema di controllo intelligente in un unico cabinet per un'integrazione plug-and-play senza interruzioni.
• Reiezione di calore liquido-aria efficiente Dissipa direttamente il calore residuo dai circuiti cold plate dei server all'aria ambiente, eliminando la necessità di sistemi di acqua refrigerata esterni e riducendo la complessità dell'infrastruttura.
• Design pronto per rack e salvaspazio Costruito secondo le dimensioni standard rack, l'unità si inserisce nelle configurazioni esistenti e supporta l'installazione affiancata ai rack server per semplificare l'impianto di tubazioni.
• Controllo intelligente a velocità variabile Regolazione dinamica di ventole e pompe in base alla temperatura del fluido per minimizzare il consumo energetico e ridurre il PUE del data center.
• Affidabilità di classe enterprise Componenti testati in fabbrica e tubazioni rinforzate progettate per funzionamento ermetico 24/7 per carichi critici.

Specifiche del prodotto (sintesi)
Marca: EXTRCOOL
Serie modello: CDU-LTA Cabinet Series
Tipo di raffreddamento: Liquido-aria (LTA) Reiezione diretta del calore
Categoria prodotto: Unità di distribuzione raffreddamento montata su rack
Sistemi compatibili: Circuiti cold plate server, rack di raffreddamento liquido
Luogo di origine: Guangdong, Cina
Numeri di parte / varianti: EXT-CDU60AC | EXT-CDU120AC | EXT-CDU300AC | EXT-CDU600AC
Tipo di installazione: In Row
Capacità di raffreddamento nominale (varianti): 60 kW | 120 kW | 300 kW | 600 kW
Refrigerante: PG25
Ambiente di esercizio (T & H): -10°C ~ 55°C / UR 5% ~ 90%
Ambiente di immagazzinamento (T & H): -45°C ~ 70°C / UR 5% ~ 93%
Display: Schermo 10.1"
Temperatura di approach: 10°C
Temp. lato primario aria o liquido (in/out): 25°C / 35°C
Temp. lato secondario liquido (out/in): 35°C / 45°C
Portata nominale lato secondario (varianti): 100 LPM | 200 LPM | 500 LPM | 1000 LPM
Alimentazione: AC220V 50/60Hz (variante piccola) ; 3P AC380V 50/60Hz o 3P AC480V 60Hz (variante grandi)
ATS doppia alimentazione: Sì
Rilevamento perdite: Sì
Switch automatico pompa ridondante: 1+1
Consumo elettrico (circa): <3.5 kW | <6 kW | <15 kW | <30 kW
Filtro bypass sostituibile online: Sì
Tipo di controllo: Metodo di controllo PID, regola volume d'aria e portata in base alla temperatura
Comunicazione: Modbus RTU & TCP/IP
Peso approssimativo (varianti): 350 kg | 480 kg | 850 kg | 1700 kg
Livello di protezione: IP55
Dimensioni (L x P x A) mm (varianti): 600 x 1200 x 2000 | 1200 x 1200 x 2000 | 3000 x 1200 x 2000 | 6000 x 1200 x 2000

Scenari di applicazione ideali

• Retrofit di data center tradizionali: Consente upgrade in raffreddamento liquido economicamente vantaggiosi per strutture raffreddate ad aria senza infrastrutture ad acqua refrigerata.
• Rack a densità di potenza medio-alta: Supporta carichi rack da 15–30 kW per server di training AI e cluster HPC.
• Data center Edge & Colocation: Il formato cabinet compatto è adatto a installazioni con spazio limitato.
• Architetture di raffreddamento ibride: Idoneo per rollout a fasi che combinano rack raffreddati ad aria e a liquido.
• Cluster AI di piccola-media scala: Raffreddamento semplificato e bassa manutenzione per deployment GPU di dimensioni ridotte.

Domande frequenti

• Qual è l'uso di una CDU Liquido‑Aria? Una CDU LTA è un'unità compatta montata in rack che respinge direttamente il calore dei circuiti di raffreddamento liquido verso l'aria ambiente, evitando sistemi ad acqua refrigerata e semplificando i deployment.
• Quali sono i vantaggi di una CDU LTA in formato cabinet rispetto a unità stand-alone? Il formato cabinet permette l'installazione affiancata ai rack server, riduce la complessità delle tubazioni, elimina l'infrastruttura esterna di reiezione del calore ed è pre-testato in fabbrica per minimizzare i tempi di commissioning on-site.
• L'unità è compatibile con i sistemi cold plate dei server? La CDU cabinet supporta le pressioni e le temperature standard dei circuiti liquidi e fornisce flange personalizzabili per adattarsi alla maggior parte dei cold plate server.

caratteristiche / specifiche tecniche

• Marca: EXTRCOOL
• Serie modello: CDU-LTA Cabinet Series
• Tipo di prodotto: Unità di distribuzione raffreddamento liquido-aria (L2A CDU)
• Numeri di parte: EXT-CDU60AC, EXT-CDU120AC, EXT-CDU300AC, EXT-CDU600AC
• Gamma capacità di raffreddamento nominale: 60 kW a 600 kW (dipende dal modello)
• Refrigerante: PG25
• Installazione: In-row / montaggio rack
• Portata nominale lato secondario: 100–1000 LPM a seconda della variante
• Opzioni di alimentazione: AC220V 50/60Hz; 3P AC380V 50/60Hz; 3P AC480V 60Hz
• Pompe ridondanti: Switch automatico 1+1
• Rilevamento perdite: Sì
• Controllo: PID, ventole e pompe a velocità variabile
• Comunicazione: Modbus RTU & TCP/IP
• Protezione: IP55
• Peso approssimativo: 350 kg a 1700 kg (dipende dalla variante)
• Dimensioni (L x P x A) mm: 600 x 1200 x 2000 fino a 6000 x 1200 x 2000 a seconda della variante
• Consumo elettrico (circa): <3.5 kW a <30 kW a seconda del modello
