Unità di distribuzione del raffreddamento liquidi-aria

per rackper data center

Panoramica

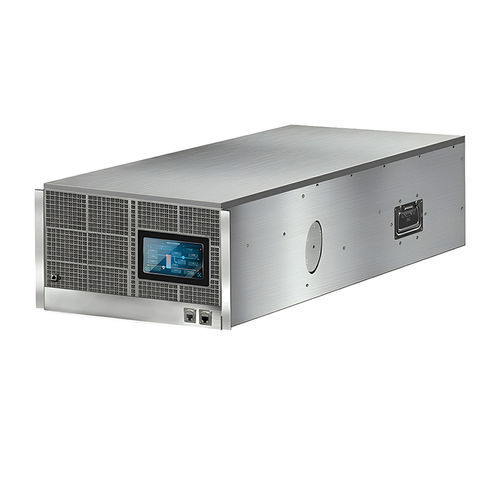

L'unità di distribuzione del raffreddamento aria‑liquido EXTRCOOL (CDU) è un'unità ibrida compatta per montaggio in rack progettata per abilitare l'uso di server raffreddati a liquido in data center raffreddati ad aria senza interventi infrastrutturali estesi. Utilizza uno scambiatore aria‑liquido per trasferire il calore al volume d'aria della sala. Il fattore di forma 6U supporta carichi fino a 13 kW per installazioni progressive o miste.

Caratteristiche e vantaggi principali

• Soluzione "drop‑in" per infrastrutture aria‑raffreddate — evita circuiti dedicati di acqua refrigerata e ristrutturazioni della sala, permettendo una transizione graduale al raffreddamento a liquido.
• Design 6U per rack — compatibile con rack 19" standard per massimizzare lo spazio disponibile.
• Prestazioni a condizioni ambiente standard — 13 kW a 25 °C ambiente con temperatura di mandata ≤ 40 °C in condizioni nominali.
• Costruzione resistente alla corrosione e compatibile con i fluidi — tubazioni in acciaio inox e scambiatori in rame compatibili con acqua deionizzata, glicole propilenico 25 % e fluidi simili.
• Componenti ridondanti — doppia pompa 1+1, doppia ventola e doppia alimentazione (1+1, ATS) per ridurre punti singoli di guasto.
• Filtrazione e monitoraggio — filtro integrato 100 µm e monitoraggio continuo di temperature ambiente/mandata/ritorno e pressioni con controllo dinamico.
• Controllo locale e remoto — touchscreen 7" per controllo locale; monitoraggio remoto e integrazione BMS tramite TCP/Modbus RS485; controllo di gruppo via CANBUS.
• Installazione e manutenzione semplificate — sistema di rabbocco acqua automatico/manuale e procedure semplificate di commissioning.

Specifiche del prodotto
Capacità nominale di raffreddamento: 13 kW (25 °C ambiente, UR50 %, temperatura di mandata 40 °C)
Volume d'aria: volume massimo ≥ 2200 m³/h
Pompa acqua: design a doppia pompa (ridondanza 1+1)
Fluido di raffreddamento: acqua deionizzata, soluzione glicole propilenico 25 %, altri fluidi compatibili
Prestazioni idrauliche: portata 24 LPM; pressione residua esterna 1 bar
Circuito liquido: pressione massima di esercizio 1,5 bar; prova tubazioni 10 bar
Rifornimento: rabbocco automatico dell'acqua quando la pressione scende sotto la soglia impostata
Filtro: filtro integrato 100 µm
Interfaccia esterna: pannello posteriore, interfaccia mandrino 1" e valvola a sfera a rapida connessione convertibile
Alimentazione: doppia alimentazione, ATS; 220 V AC (50/60 Hz) / 24 V DC
Consumo tipico: 950 W
Controller: controller per raffreddamento liquido, processore ARM, DDR RAM, HMI touch 7"
Firmware: firmware di controllo per monitoraggio mandata/ritorno e parametri circuito
Allarmi: pressione, temperature ingresso/uscita aria, temperature refrigerante, ecc.
Comunicazioni: CANBUS per controllo di gruppo; TCP/Modbus RS485 per integrazione BMS
Dimensioni: 445 x 960 x 266,7 mm (L x P x A)
Peso: netto ≈80–90 kg; peso operativo 96 kg; peso trasporto 95 kg

Caratteristiche / specificazioni tecniche

• Fattore di forma: 6U per montaggio in rack 19"
• Capacità nominale: 13 kW (25 °C ambiente, mandata ≤ 40 °C)
• Volume aria massimo: ≥ 2200 m³/h
• Pompe: ridondanza 1+1
• Compatibilità fluidi: acqua deionizzata, glicole propilenico 25 %, altri
• Portata: 24 LPM; pressione residua esterna: 1 bar
• Pressione max circuito: 1,5 bar; test tubazione: 10 bar
• Filtrazione: 100 µm integrato
• Interfacce: mandrino 1" posteriore e raccordo rapido convertibile
• Alimentazione: doppia con ATS; 220 V AC / 24 V DC
• Consumo tipico: 950 W
• Controllo e comunicazioni: ARM, DDR, HMI 7"; TCP/Modbus RS485; CANBUS
• Dimensioni: 445 x 960 x 266,7 mm
• Peso: netto ≈80–90 kg; operativo 96 kg; trasporto 95 kg
