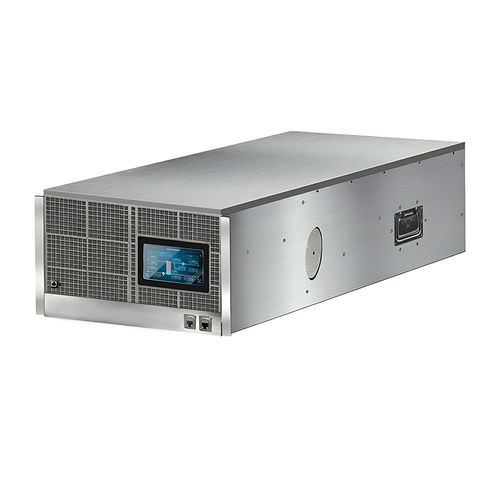

Raffreddatore d'acqua

di acqua glicolataper armadiettoper centro dati

Panoramica del prodotto
La CDU liquido-liquido è un'unità di distribuzione del raffreddamento compatta, montabile in rack 19 pollici, progettata per data center IA ad alta densità. Fornisce raffreddamento liquido isolato e privo di contaminanti per apparecchiature IT fino a 65 kW di carico termico, mediante uno scambiatore di calore liquido-a-liquido ad alta efficienza che collega le reti di acqua refrigerata del data center ai circuiti di raffreddamento dei server.

Vantaggi tecnici principali

• Architettura a doppio circuito isolato — Separa fisicamente il circuito primario dell'acqua refrigerata dal circuito secondario del fluido refrigerante per fornire fluido a bassa pressione e pulito ai server, evitando corrosione, incrostazioni e intasamenti.
• Implementazione e integrazione flessibili — Il formato rack 19 pollici supporta l'installazione in armadi standard o in armadi CDU dedicati per strategie di raffreddamento centralizzate o distribuite.
• Progetto ridondante per affidabilità 24/7 — Ridondanza pompe 1+1 per eliminare punti singoli di guasto; ridondanza alimentazione 1+1 per garantire alimentazione continua ai componenti critici.
• Filtrazione e scambio termico ad alta efficienza — Filtro secondario integrato pulibile da 50 μm con bassa perdita di carico; scambiatore di calore a piastre saldato in rame e costruzione in acciaio inox S316 per trasferimento termico efficiente (es. 50 kW con ≈4 °C delta primario-secondario).
• Installazione e manutenzione user-friendly — Connettori posteriori in acciaio inox a innesto/quick-connect per integrazione rapida e a tenuta; supporta modalità di controllo pressione differenziale costante e flusso costante con opzioni di controllo manuale e forzato.
• Monitoraggio intelligente e compatibilità BMS — Monitoraggio stato in tempo reale, allarmi e connettività multiprotocollo (Modbus/RS485, TCP/IP, SNMP) per integrazione con sistemi di gestione edificio e gestione dei rack.
• Funzionamento energeticamente efficiente — Consumo tipico inferiore a 700 W a 50 kW di capacità; supporta raffreddamento ad acqua tiepida per ridurre il PUE.

Specifiche del prodotto
Capacità nominale di raffreddamento: 50 kW
Portata lato secondario (pressione residua esterna macchina 1 bar): 100 LPM
Refrigerante secondario: soluzioni etilenglicole / propilenglicole (PG25) e liquidi monofase compatibili
Refrigerante primario: acqua o soluzione etilenglicole
Bomba acqua ridondante: ridondanza 1+1
Perdita di carico tipica (una via): 0,8 bar (80 LPM, 20% etilenglicole)
Intervallo temperatura refrigerante secondario: 10–45 ℃ (controllo punto di rugiada)
Esempio delta-T: 50 kW, 4 ℃ differenziale
Consumo massimo energia: <700 W al flusso massimo
Dimensioni & peso: 175 × 445 × 900 mm, peso a vuoto 65 kg
Livello acustico (3 m): <58 dBA
Alimentazione: AC monofase 85–265 V, 50/60 Hz
Doppia alimentazione: opzione ridondante disponibile
Connessione primaria: raccordo sanitario 1-1/2"
Volume soluzione primaria: 6 litri
Connessione secondaria: raccordo sanitario 1-1/2", quick-connect opzionale
Filtro secondario: filtro integrato 50 μm pulibile
Volume soluzione secondaria: 10 litri
Portata metri: misurazione portata primaria e secondaria
Sensori di pressione: pressione ritorno e alimentazione secondaria, differenziale filtro, differenziale sistema
Sensori di temperatura: ingresso primario, mandata secondaria (ridondanza 1+2) e ritorno
Altri sensori: temperatura e umidità ambiente sala
Riempimento e sfiato: riempimento automatico (pompa), sfiato manuale
Vaso di espansione: 1 litro
Comunicazioni: RS485 RTU Modbus, TCP/IP, SNMP

Specifiche tecniche

• Tipo modello: CDU liquido-liquido rack in acciaio inox, formato 19 pollici
• Capacità di raffreddamento: 50 kW nominale
• Portata secondaria: 100 LPM (tipico 80 LPM)
• Potenza massima in ingresso (unità): <700 W al flusso massimo
• Refrigerante secondario operativo: miscele etilenglicole / propilenglicole (PG25 supportato)
• Ridondanza: pompe 1+1 e doppia alimentazione
• Connessioni: raccordo sanitario 1-1/2" (primario e secondario), quick-connect opzionale
• Filtrazione: filtro integrato 50 μm pulibile
• Dimensioni fisiche: 175 × 445 × 900 mm; peso a vuoto 65 kg
• Livello acustico: <58 dBA a 3 m
• Range alimentazione: AC 85–265 V, 50/60 Hz
• Monitoraggio & interfacce: set multi-sensori (pressione, temperatura, portata, ambiente) e connettività RS485/TCP/IP/SNMP
