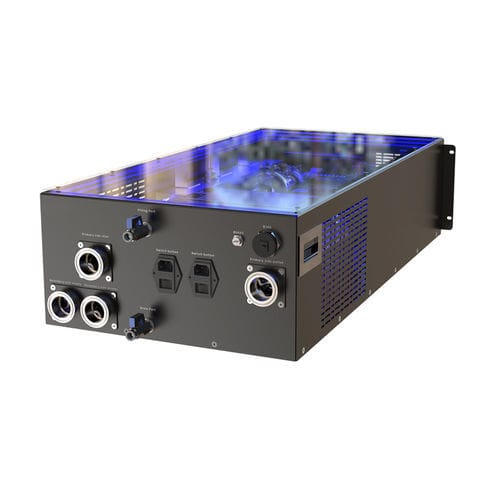

Raffreddatore di liquidi EXT-CDU35LR

d'acquadi acqua glicolataper sala informatica

Panoramica
L'Unità di Distribuzione di Raffreddamento Rack-Mount Liquid-to-Liquid (L2L) EXTRCOOL è una CDU compatta in formato standard 4U, progettata per implementazioni di raffreddamento liquido ad alta densità nei data center AI e HPC. Progettata per funzionare con server GPU NVIDIA GB200/GB300 e le future generazioni, questa unità consente un trasferimento di calore efficiente tra i loop delle cold plate dei server e i sistemi di acqua refrigerata dell'impianto, supportando densità di potenza per rack fino a 100 kW e oltre.

Caratteristica principale
Unità CDU di raffreddamento liquido-a-liquido 4U montata in rack per loop di raffreddamento ad alta densità

Vantaggi tecnici principali

• Formato rack compatto: Design 4U standard che si inserisce direttamente nei rack server, eliminando la necessità di spazio a pavimento e semplificando l'integrazione con le reti di acqua refrigerata.
• Efficace scambio termico liquido-a-liquido: Scambiatori di calore a piastre ad alte prestazioni che trasferiscono il calore di scarto dai loop server ai sistemi di acqua refrigerata, supportando elevati carichi termici per cluster AI densi.
• Monitoraggio e controllo integrati: HMI touch frontale con monitoraggio in tempo reale di temperatura, flusso e pressione; supporta gestione remota e integrazione BMS.
• Installazione plug-and-play: Tubi, pompe e sensori preconfigurati per connessione rapida ai collettori server e all'impianto di acqua refrigerata, riducendo i tempi di messa in servizio.
• Progettazione a tenuta d'acqua di livello enterprise: Connessioni rinforzate e componenti testati a pressione in fabbrica per garantire funzionamento affidabile 24/7.

Specifiche prodotto (rappresentazione)
Attributo: Specifica
Brand: EXTRCOOL
Model Series: CDU-L2L Rack Series
Tipo di raffreddamento: Scambio termico liquido-a-liquido (acqua refrigerata)
Categoria prodotto: Unità di distribuzione di raffreddamento montata in rack (CDU)
Formato: 4U rack standard
Sistemi compatibili: Loop cold plate server, reti di acqua refrigerata
Luogo di origine: Guangdong, China

Opzioni numero modello: EXT-CDU35LR; EXT-CDU50LR; EXT-CDU100LR; EXT-CDU120LR; EXT-CDU150LR; EXT-CDU200LR; EXT-CDU250LR
Tipo di installazione: In-rack
Capacità frigorifera nominale (per modello): 35 kW; 50 kW; 100 kW; 120 kW; 150 kW; 200 kW; 250 kW
Refrigerante: PG25
Ambiente operativo (T & H): -10°C ~ 55°C / UR 5~90%
Ambiente di stoccaggio (T & H): -45°C ~ 70°C / UR 5~93%
Display: 4.3" (modelli piccoli) o 7" (modelli grandi)
Delta di approccio: 5°C
Temperatura lato primario (in/out): 35°C / 45°C
Temperatura lato secondario liquido (out/in): tipico 40°C/45°C o 40°C/50°C a seconda del modello
Portata nominale lato secondario (per modello): 120 LPM; 160 LPM; 160 LPM; 190 LPM; 240 LPM; 320 LPM; 400 LPM
Alimentazione: AC220V 50/60Hz (alcuni modelli supportano 3P AC380V 50/60Hz o 3P AC480V 60Hz)
ATS doppia alimentazione: Sì
Rilevamento perdite: Sì
Commutazione automatica pompa ridondante: 1+1
Consumo energetico (per modello): <0.8 kW; <0.8 kW; <0.8 kW; <1 kW; <2.5 kW; <2.8 kW; <3 kW
Filtro sostituibile online (bypass): No
Tipo di controllo: Controllo PID, regola portata in base alla temperatura
Comunicazione: Modbus RTU & TCP/IP
Peso approssimativo (per modello): 50 kg; 65 kg; 75 kg; 85 kg; 80 kg; 100 kg; 110 kg
Classe di protezione: IP55
Dimensioni (L x P x H) mm (per modello): 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 177.8; 482 x 870 x 217.2; 482 x 870 x 217.2; 482 x 870 x 265; 482 x 870 x 265

Scenari applicativi ideali

• Data center AI su larga scala: Supporta implementazioni di raffreddamento liquido ad alta densità per cluster GPU GB200/GB300.
• Strutture HPC e supercalcolo: Fornisce raffreddamento affidabile per carichi di calcolo scientifico e simulazioni ingegneristiche.
• Data center new-build con raffreddamento liquido: Ottimizzato per impianti dotati di infrastruttura di acqua refrigerata.
• Rack ad altissima densità: Supporta carichi di rack oltre 50 kW per server AI di nuova generazione.
• Architetture modulari di raffreddamento liquido: Ideale per implementazioni scalabili e incrementali.

Perché scegliere EXTRCOOL Rack-Mounted L2L CDU?
Il formato rack elimina la necessità di CDU stand-alone, offrendo una soluzione salvaspazio ad alta capacità per i deployment di raffreddamento liquido. La CDU L2L EXTRCOOL integra scambiatori efficaci, monitoraggio e tubazioni preconfigurate per semplificare installazione e gestione delle attività critiche AI e HPC, garantendo prestazioni stabili ed efficienti durante tutto l'anno.

Domande frequenti
1. A cosa serve una CDU L2L montata in rack?
Una CDU L2L rack trasferisce il calore residuo dai loop di raffreddamento liquido dei server al sistema di acqua refrigerata dell'impianto in un formato compatto, ideale per data center con vincoli di spazio e infrastrutture di acqua refrigerata.

2. Quali sono i vantaggi di una CDU rack rispetto a una CDU standalone?
Il design rack si inserisce direttamente nei rack server, riduce la complessità delle tubazioni, evita l'ingombro a pavimento dedicato ed è pretestato in fabbrica per ridurre i tempi di messa in servizio in loco.

3. L'unità è compatibile con sistemi di acqua refrigerata standard?
La CDU L2L rack supporta pressioni e temperature tipiche degli impianti di acqua refrigerata e offre opzioni di connessione personalizzabili per adattarsi alla maggior parte delle reti impiantistiche.

Specifiche tecniche

• Brand: EXTRCOOL
• Model Series: CDU-L2L Rack Series
• Formato: 4U rack-mount
• Tipo di raffreddamento: Liquido-a-liquido (L2L) scambio termico acqua refrigerata
• Capacità nominale: 35 kW–250 kW (dipende dal modello)
• Refrigerante: PG25
• Portata lato secondario: 120–400 LPM (dipende dal modello)
• Controllo: PID, Modbus RTU & TCP/IP
• Ridondanza: Commutazione pompa 1+1, ATS doppia alimentazione
• Rilevamento perdite: Sì
• Protezione: IP55
• Peso approssimativo: 50–110 kg (dipende dal modello)
• Dimensioni (L x P x H): 482 x 870 x 177.8 / 217.2 / 265 mm (dipende dal modello)
