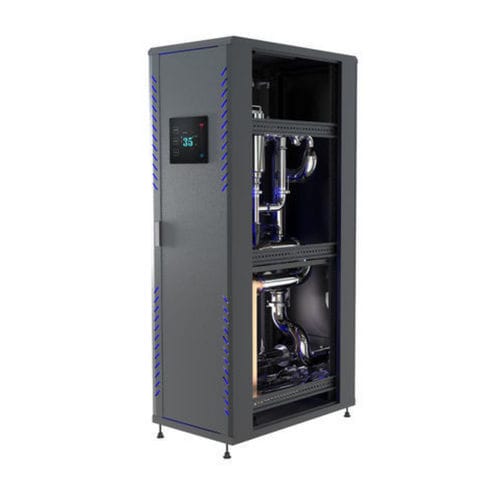

Raffreddatore di liquidi EXT-CDU300LC

d'acquadi acqua glicolataper sala informatica

Panoramica
L'unità di distribuzione del raffreddamento liquido-liquido (L2L) in formato cabinet EXTRCOOL è una soluzione a pavimento progettata per il raffreddamento critico nei data center AI e HPC. Interfaccia i loop a piastre dei server con i sistemi di acqua refrigerata dell'impianto per supportare cluster GPU ad alta densità e carichi di rack multi-megawatt.

Vantaggi tecnici principali

• Scambio termico L2L ad alta capacità — Scambiatori a piastre che trasferiscono il calore residuo dai loop server alle reti di acqua refrigerata per capacità di raffreddamento multi‑MW.
• Design cabinet a pavimento e scalabile — Ingombro compatto con espansione modulare e funzionamento in parallelo per aumentare la domanda di raffreddamento.
• Sistemi integrati in fabbrica — Pompe a velocità variabile preassemblate, misuratori di portata di precisione, sensori di pressione e rilevamento perdite per un rapido dispiegamento.
• Controllo e monitoraggio intelligente — HMI touchscreen con dati in tempo reale su temperatura, portata e pressione; supporta gestione remota e integrazione BMS.
• Affidabilità enterprise — Progettazione per funzionamento 24/7 con pompe ridondanti, tubazioni resistenti alla corrosione e connessioni a tenuta.

Specifiche prodotto (sintesi)
Brand : EXTRCOOL
Model Series : CDU-L2L Cabinet Series
Cooling Type : Liquid-to-Liquid (L2L) chilled-water heat exchange
Product Category : Floor-Standing Cooling Distribution Unit
Compatible Systems : Server cold-plate loops; chilled-water networks
Place of Origin : Guangdong, China

Scenari d'uso ideali

• Data center AI su larga scala — Supporta implementazioni di raffreddamento liquido multi‑MW per NVIDIA GB200/GB300 e cluster GPU di nuova generazione.
• HPC e supercalcolo — Raffreddamento ad alta capacità per calcolo scientifico e carichi di simulazione.
• Strutture nuove con raffreddamento liquido — Ottimizzato per infrastrutture con acqua refrigerata.
• Rack ad altissima densità — Supporta carichi di rack oltre 50 kW per server di nuova generazione.
• Architetture di raffreddamento scalabili — Design modulare consente espansione incrementale.

Perché EXTRCOOL Cabinet-Style L2L CDU
La CDU in formato cabinet combina uno scambio termico a piastre efficiente, controlli integrati e un telaio scalabile per fornire un rigetto del calore affidabile e ad alta capacità nelle implementazioni AI e HPC più esigenti, consentendo al contempo monitoraggio remoto e integrazione con l'impianto.

Domande frequenti (selezionate)

• A cosa serve una CDU liquido-liquido? Trasferisce il calore residuo dai loop liquidi dei server ai sistemi di acqua refrigerata dell'impianto per consentire il rigetto di calore ad alta capacità.
• Perché scegliere una CDU cabinet L2L? I cabinet a pavimento offrono grande capacità di raffreddamento, scalabilità modulare e monitoraggio integrato, adatti a grandi data center AI/HPC con reti di acqua refrigerata.
• L'unità è compatibile con sistemi di acqua refrigerata standard? Sì. L'unità supporta pressioni e temperature standard dell'acqua refrigerata; i collegamenti sono personalizzabili per adeguarsi alla rete dell'impianto.

Specifiche tecniche

• Modelli & capacità nominali: EXT-CDU300LC — 300 kW; EXT-CDU600LC — 600 kW; EXT-CDU1000LC — 1000 kW; EXT-CDU1600LC — 1600 kW; EXT-CDU2000LC — 2000 kW.
• Tipo di installazione: In Row.
• Fluido: PG25 (tutti i modelli).
• Ambiente operativo (T & H): -10°C ~ 55°C; UR 5%–90%.
• Ambiente di stoccaggio (T & H): -45°C ~ 70°C; UR 5%–93%.
• Display: schermo touchscreen 10,1" (tutti i modelli).
• Temperatura di avvicinamento (approach): 5°C (tutti i modelli).
• Temp. ingresso/uscita lato primario: 35°C / 45°C.
• Temp. liquido lato secondario (out/in): 40°C / 50°C (tutti i modelli).
• Portata nominale secondaria: EXT-CDU300LC — 500 LPM; EXT-CDU600LC — 1000 LPM; EXT-CDU1000LC — 1800 LPM; EXT-CDU1600LC — 2500 LPM; EXT-CDU2000LC — 3200 LPM.
• Alimentazione: 3P AC 380V 50/60Hz; 3P AC 480V 60Hz.
• ATS doppia alimentazione: Sì (tutti i modelli).
• Rilevamento perdite: Sì (tutti i modelli).
• Commutazione automatica pompa ridondante: 1+1 (tutti i modelli).
• Consumo elettrico tipico per modello: <7.5 kW (300 kW); <12 kW (600 kW); <18 kW (1000 kW); <25 kW (1600 kW); <32 kW (2000 kW).
• Filtro sostituibile in linea con bypass: Sì (tutti i modelli).
• Controllo: controllo PID; la portata si regola in funzione della temperatura.
• Comunicazione: Modbus RTU & TCP/IP.
• Peso approssimativo: EXT-CDU300LC — 550 kg; EXT-CDU600LC — 800 kg; EXT-CDU1000LC — 1300 kg; EXT-CDU1600LC — 1800 kg; EXT-CDU2000LC — 2200 kg.
• Grado di protezione: IP55 (tutti i modelli).
• Dimensioni (L × P × A) mm: EXT-CDU300LC / EXT-CDU600LC — 600 × 1200 × 2000 mm; EXT-CDU1000LC / EXT-CDU1600LC — 1200 × 1500 × 2000 mm; EXT-CDU2000LC — 1200 × 1500 × 2200 mm.
