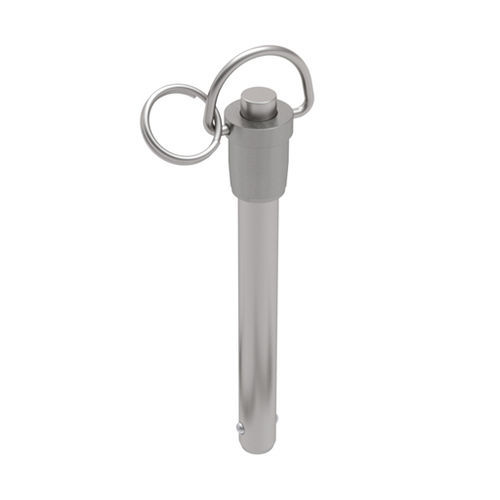

Spina a sgancio rapido con pulsante RCCS series

con anello di sollevamentoin acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. I gambi sono realizzati in acciaio inox serie 300. Le impugnature e i pulsanti di azionamento sono realizzati in acciaio inox. Le impugnature e i pulsanti di azionamento sono realizzati in acciaio inox 303. I perni sono forniti con un anello divisorio in acciaio inox per il fissaggio di un gruppo di cavi. I perni in altre lunghezze di presa sono disponibili come ordini speciali. Diametro nominale: 1/4 in. Diametro albero - Max: .2485 in. Diametro albero - Min: 0,2470 pollici. Lunghezza impugnatura: 0,50 pollici. Larghezza alle sfere: 0,289 pollici. Lunghezza alla sommità delle sfere: 0,290 pollici. Altezza impugnatura: 0,92 pollici. Diametro base dell'impugnatura: 0,47 pollici. Diametro pulsante: 0,23 pollici. Diametro impugnatura - bordo: 0,59 pollici. Altezza maniglia e anello (esteso): 1.45 pollici. Larghezza anello: 1,16 pollici.
