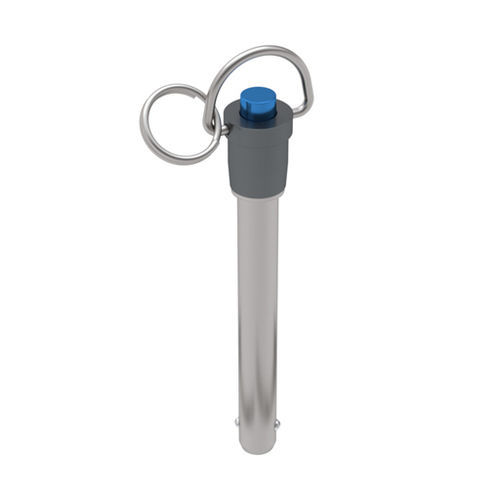

Spina a sgancio rapido con pulsante MRACH series

con anello di sollevamentoin acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. I gambi sono realizzati in acciaio inossidabile 17-4. I manici sono realizzati in 2024-T. Le impugnature sono in alluminio 2024-T4 anodizzato nero. I perni sono forniti con un anello divisorio in acciaio inox per il fissaggio di un gruppo di cavi. I perni con altre lunghezze di impugnatura sono disponibili come ordini speciali. Diametro nominale: 5 mm. Diametro albero - Max: 4,96 mm. Diametro albero - Min: 4.92 mm. Lunghezza impugnatura: 10 mm. Larghezza alle sfere: 5.54 pollici. Lunghezza alla sommità delle sfere: 6 mm. Altezza impugnatura: 23,4 mm. Diametro della base del manico: 11.9 mm. Diametro pulsante: 5.8 mm. Diametro maniglia - bordo: 15,0 mm. Altezza maniglia e anello (esteso): 36.8 mm. Larghezza anello: 29,5 mm.
