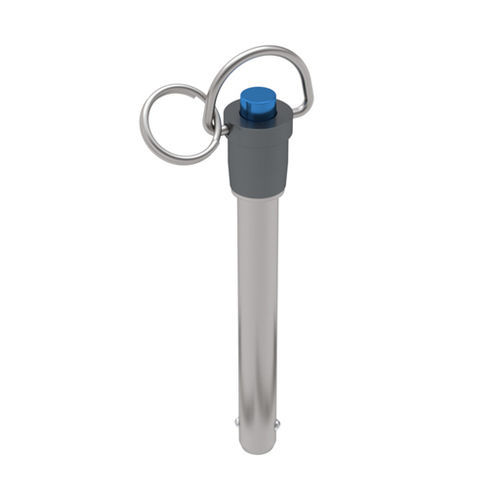

Spina a sgancio rapido con pulsante RACH series

con anello di sollevamentoin acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. I gambi sono realizzati in acciaio inossidabile 17-4. I manici sono realizzati in 2024-T. Le impugnature sono in alluminio 2024-T4 anodizzato nero. I perni sono forniti con un anello divisorio in acciaio inox per il fissaggio di un gruppo di cavi. I perni con altre lunghezze di impugnatura sono disponibili come ordini speciali. Diametro nominale: 3/16 in. Diametro albero - Max: 0,1885 pollici. Diametro albero - Min: 0.1870 in. Lunghezza impugnatura: 0,50 pollici. Larghezza alle sfere: 0.220 in. Lunghezza fino alla sommità delle sfere: 0.260 in. Lunghezza impugnatura: 0.91 pollici. Diametro della base dell'impugnatura: 0.47 pollici. Diametro pulsante: 0.23 pollici. Diametro maniglia - bordo: 0,59 pollici. Altezza maniglia e anello (esteso): 1.45 pollici. Larghezza anello: 1,16 pollici.
