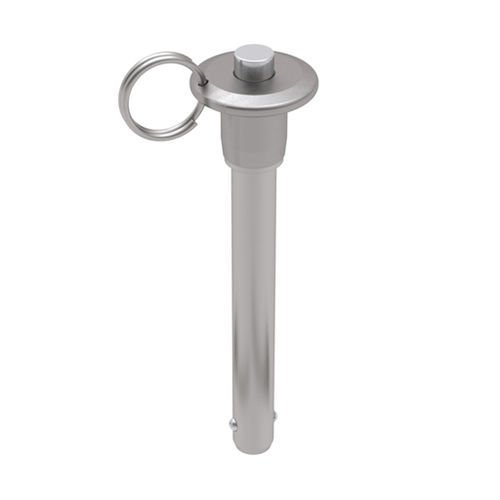

Spina a sgancio rapido con pulsante MBCCH series

con anello di sollevamentoin acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. Gli steli sono realizzati in acciaio inossidabile 17-4. Le impugnature e i pulsanti di azionamento sono realizzati in acciaio inox 303. I perni sono forniti con un anello divisorio in acciaio inox per il fissaggio di un gruppo di cavi. I perni in altre lunghezze di presa sono disponibili come ordini speciali. Diametro nominale: 5 mm. Diametro albero - Max: 4,96 mm. Diametro albero - Min: 4.92 mm. Lunghezza impugnatura: 10 mm. Diametro delle sfere: 5.54 mm. Lunghezza alla sommità delle sfere: 6 mm. Altezza impugnatura: 23,4 mm. Larghezza spalla: 11.9 mm. Lunghezza impugnatura sotto il bordo: 16,0 mm. Diametro pulsante: 5.8 mm. Larghezza complessiva: 20,6 mm.
