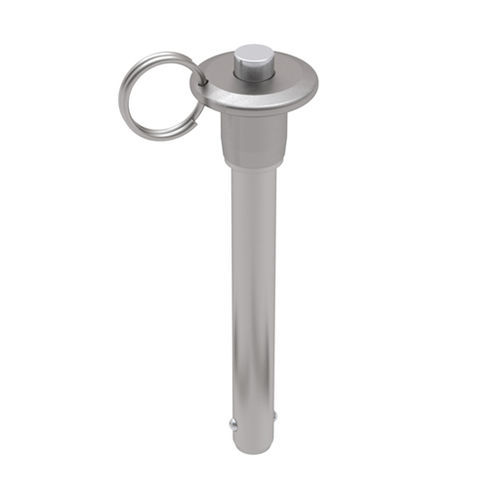

Spina a sgancio rapido con pulsante BCCH series

con anello di sollevamentoin acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. Gli steli sono realizzati in acciaio inossidabile 17-4. Le impugnature e i pulsanti di azionamento sono realizzati in acciaio inox 303. I perni sono forniti con un anello divisorio in acciaio inox per il fissaggio di un gruppo di cavi. I perni in altre lunghezze di presa sono disponibili come ordini speciali. Diametro nominale: 3/16 in. Diametro albero - Max: 0,1885 pollici. Diametro albero - Min: 0,1870 pollici. Lunghezza impugnatura: 0,50 pollici. Diametro delle sfere: 0,220 pollici. Lunghezza alla sommità delle sfere: 0,260 pollici. Lunghezza testa: 0,92 pollici. Larghezza spalla: 0,47 pollici. Lunghezza testa sotto il bordo: 0,63 pollici. Diametro pulsante: 0,23 pollici. Larghezza complessiva: 0,81 pollici.
