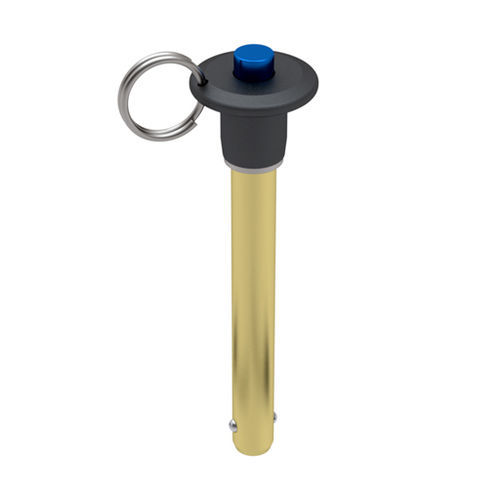

Spina a sgancio rapido con pulsante MBAAS series

con anello di sollevamentoin acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di utilizzi nelle applicazioni di fissaggio, localizzazione e allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo di inserire o rimuovere il perno da un foro. I gambi sono realizzati in acciaio 4130 con zincatura. Le impugnature dei perni elencati di seguito sono in alluminio 2024-T4 anodizzato nero. I perni sono forniti con un anello divisorio in acciaio inox per il fissaggio di un gruppo di cavi. Per esigenze applicative specifiche, sono disponibili modifiche personalizzate per questa linea di prodotti. Conforme alla direttiva RoHS. Diametro nominale: 5 mm. Diametro albero - Max: 4,96 mm. Diametro albero - Min: 4.92 mm. Lunghezza impugnatura: 10 mm. Diametro delle sfere: 5.54 mm. Lunghezza alla sommità delle sfere: 6 mm. Altezza impugnatura: 23,4 mm. Larghezza spalla: 11.9 mm. Lunghezza impugnatura sotto il bordo: 16,0 mm. Diametro pulsante: 5.8 mm. Larghezza complessiva: 20,6 mm.
