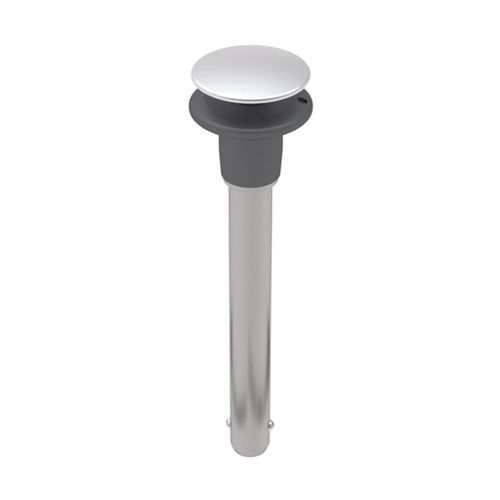

Spina a sgancio rapido con pulsante DACH series

in acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di utilizzi nelle applicazioni di fissaggio, localizzazione e allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. I gambi sono realizzati in acciaio inossidabile 17-4. I pulsanti dell'attuatore a cupola sono realizzati in alluminio 2024-T4 e anodizzati trasparenti. Le impugnature sono in alluminio 2024-T4 anodizzato nero. L'ampio pulsante ergonomico dell'attuatore a cupola facilita l'installazione e la rimozione. I perni con altre lunghezze di impugnatura sono disponibili come ordini speciali. Diametro nominale: 3/16". Diametro massimo: 0,1885 pollici. Diametro albero - Min: 0,1870 pollici. Lunghezza impugnatura: 0,50 pollici. Larghezza alle sfere: 0,220 pollici. Lunghezza alla sommità delle sfere: 0,260 pollici. Altezza testa: 1,00 poll. Diametro base dell'impugnatura: 0,47 pollici. Altezza base dell'impugnatura: 0,63 pollici. Diametro pulsante: 0,75 pollici. Diametro maniglia - bordo: 0,81 pollici.
