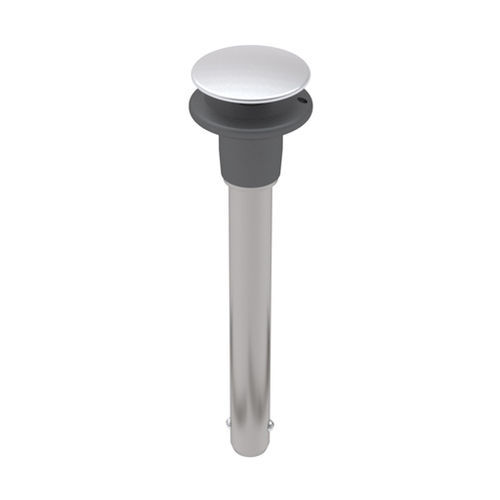

Spina a sgancio rapido con pulsante DACS series

in acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di utilizzi nelle applicazioni di fissaggio, localizzazione e allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo di inserire o rimuovere il perno da un foro. Gli steli sono realizzati in acciaio inox serie 300. L'acciaio inox serie 300 non è consigliato nelle applicazioni in cui le forze di taglio sono un fattore determinante. I pulsanti dell'attuatore a cupola sono realizzati in alluminio 2024-T4 e anodizzati trasparenti. Le maniglie sono in alluminio 2024-T4 anodizzato nero. L'ampio pulsante ergonomico dell'attuatore a cupola facilita l'installazione e la rimozione. I perni in altre lunghezze di impugnatura sono disponibili come ordini speciali Diametro nominale: 1/4". Diametro massimo: 0,2485 pollici. Diametro albero - Min: .2470 in. Lunghezza impugnatura: 0,50 pollici. Larghezza alle sfere: 0,289 pollici. Lunghezza alla sommità delle sfere: 0,290 pollici. Altezza testa: 1,00 poll. Diametro base dell'impugnatura: 0,47 pollici. Altezza base dell'impugnatura: 0,63 pollici. Diametro del pulsante: 0,75 pollici. Diametro maniglia - bordo: 0,81 pollici.
