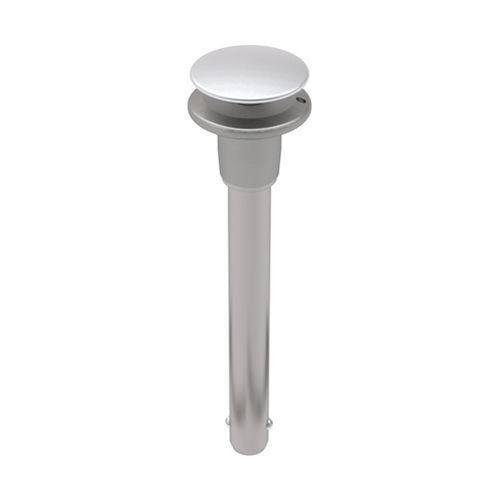

Spina a sgancio rapido con pulsante MDCCH series

in acciaio inossidabile

Questi perni a bloccaggio rapido hanno un'ampia gamma di utilizzi nelle applicazioni di fissaggio, localizzazione e allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo di inserire o rimuovere il perno all'interno o all'esterno di un foro. Gli steli sono realizzati in acciaio inossidabile 17-4. Gli attuatori a cupola e le impugnature sono realizzati in acciaio inox 303. L'ampio pulsante ergonomico dell'attuatore a cupola facilita l'installazione e la rimozione. I perni con altre lunghezze di impugnatura sono disponibili come ordini speciali. Diametro nominale: 5 mm. Diametro massimo: 4,96 mm. Diametro Min: 4.92 mm. Lunghezza impugnatura: 10 mm. Larghezza alle sfere: 5.54 mm. Lunghezza alla sommità delle sfere: 6 mm. Altezza impugnatura: 25,5 mm. Diametro impugnatura - base: 11.9 mm. Altezza impugnatura - base: 16 mm. Diametro pulsante: 19 mm. Diametro cerchio: 20,6 mm.
