Linea di saldatura in linea

automaticarobotizzataper lastre

Panoramica del prodotto

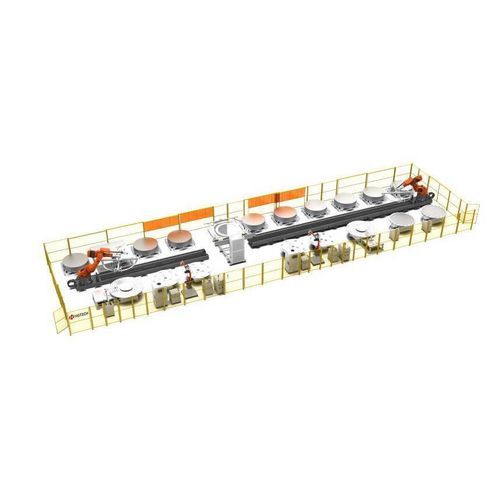

La linea di produzione di saldatura automatica HGTECH per telai e piastre di elettrodo esegue l'assemblaggio e la saldatura automatici dei telai e delle piastre, seguiti da ispezione delle saldature, controllo planarità e prova di tenuta, progettata per piastre di polo di elettrolizzatori alcalini.

Funzioni principali

• Assemblaggio automatico di telai e piastre di elettrodo.
• Ispezione delle saldature per verificarne l'integrità.
• Controllo della planarità per garantire la planarità delle piastre.
• Prova di tenuta per il rilevamento di perdite.

Caratteristiche dell'apparecchiatura

• Produzione flessibile per lunghezze delle piastre di polo da 1,5 a 2,6 m.
• Deformazione post-saldatura ≤ 0,5 mm a 1000 Nm3/h — elimina la necessità di laminazione/flattening e migliora la qualità di formatura della saldatura.
• Sistema di tracciamento della saldatura in tempo reale che guida il robot con inseguimento tridirezionale XYZ per garantire qualità di saldatura costante.
• Attrezzaggio magnetico multifunzionale con adsorbimento piatto; tempo di cambio prodotto < 2 h.
• Ispezioni automatiche in linea di dimensioni, planarità e tenuta per aumentare la resa.
• Sistema di monitoraggio della qualità di saldatura con monitoraggio in tempo reale e allarmi in caso di anomalie.

Specifiche tecniche

• Lunghezza piastre applicabile: 1,5 m – 2,6 m
• Deformazione post-saldatura (a 1000 Nm3/h): ≤ 0,5 mm
• Guida di saldatura: sistema di tracciamento in tempo reale con inseguimento tridirezionale XYZ
• Attrezzaggio: utensili magnetici multifunzionali con adsorbimento piatto
• Tempo di cambio prodotto: < 2 h
• Ispezioni in linea: ispezione automatica delle dimensioni, controllo planarità, prova di tenuta
• Controllo qualità: sistema di monitoraggio della qualità di saldatura con monitoraggio in tempo reale e allarme anomalie
