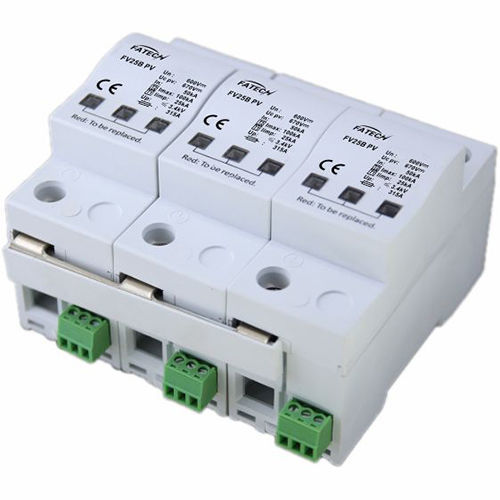

Limitatore di sovratensione di tipo 1 FV25B/3-600 PV S

di telesegnalazioneper impianto fotovoltaicoDC

1. Descrizione Gli scaricatori di sovratensione CC della Fatech Electronic (CHINA) LTD sono utilizzati per la protezione del fotovoltaico su sistemi di rete, Uc pv fino a 1200Vdc, Classe I, Classe I+II, Classe II sono disponibili. Questi scaricatori di sovratensione CC innestabili sono dotati di contatti di controllo remoto e finestra di ispezione per la vostra opzione. Si consiglia di sceglierli con i contatti del telecomando, e 3 poli (tipo Y). 2. Caratteristiche 1)Dispositivo di protezione contro le sovratensioni DC utilizzato per l'impianto fotovoltaico 2)Le parti del centro sono componenti del varistore dell'ossido di metallo con l'alta capacità di scarico 3)Con controllo affidabile grazie al sezionatore Thermo Dynamic Control 4)Contatto di segnalazione a distanza per il dispositivo di controllo opzionale 5)Indicazione di guasto tramite segno rosso nella finestra di ispezione. 6)3 poli, tipo Y 3. Parametri elettrici 1) Classe di prova secondo IEC/EN50539-11: Classe I/B/T1 2) Modo di protezione: +/---------PE, -/++-PE, +/-------- -/+ 3) Tipo di rete: Impianto fotovoltaico 4) Tensione nominale 50(60)Hz Un: 600Vdc 5) Max.Cont. Tensione di funzionamento per applicazione FV Uc pv: 670Vdc 6) Corrente di scarica massima (8/20μs) Imax: 100kA 7) Corrente nominale di scarica (8/20μs) In: 25kA 8) Tempo di risposta tA: ≤25ns 9) Fusibile di riserva consigliato: 315A 10) Connessioni I/O: Multi filo del centro: 6-35mm2 11) Montaggio: 35mm Guida simmetrica (EN50022/DIN46277-3) 12) Gamma di temperatura di funzionamento / umidità / umidità / altitudine: -40 ℃ ~ +80 ℃ ~ +80 ℃/30% ~ 90%/3000m 13) Grado di protezione: IP20 14) Materiale dell'alloggiamento: UL94V0 15) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire) 16) Contatto di controllo remoto: Facoltativo 17) Corrente di impulso (10/350μs) Impulso: 25kA
