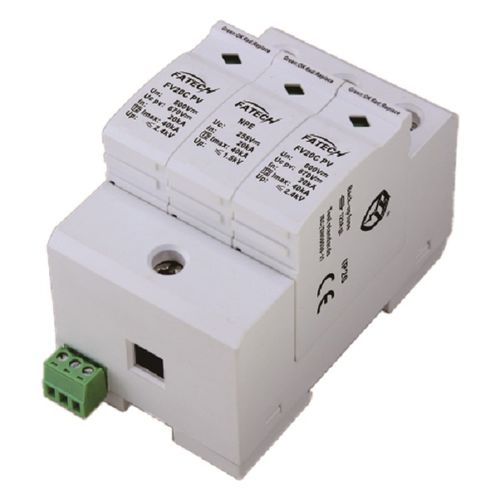

Limitatore di sovratensione di tipo 2 FV20C/2+NPE-1000 PV

DCsu guida DIN

1. Descrizione Gli scaricatori di sovratensione CC della Fatech Electronic (CHINA) LTD sono utilizzati per la protezione del fotovoltaico su sistemi di rete, Uc pv fino a 1200Vdc, Classe I, Classe I+II, Classe II sono disponibili. Questi scaricatori di sovratensione CC innestabili sono dotati di contatti di controllo remoto e finestra di ispezione per la vostra opzione. Si consiglia di sceglierli con i contatti del telecomando, e 3 poli (tipo Y). 2. Caratteristiche 1)Dispositivo di protezione contro le sovratensioni DC utilizzato per l'impianto fotovoltaico 2)Le parti del centro sono componenti del varistore dell'ossido di metallo con l'alta capacità di scarico 3)Con controllo affidabile grazie al sezionatore Thermo Dynamic Control 4)Contatto di segnalazione a distanza per il dispositivo di controllo opzionale 5)Indicazione di guasto tramite segno rosso nella finestra di ispezione. 6)3 poli, tipo Y 3. Parametri elettrici 1) Classe di prova IEC/EN/VDE: Classe II/C/T2 2) Modo di protezione: +/---------PE, -/++-PE, +/-------- -/+ 3) Tipo di rete: Impianto fotovoltaico 4) Tensione nominale 50(60)Hz Un: 1000Vdc 5) Corrente di scarica massima (8/20μs) Imax: 40kA 6) Corrente nominale di scarica (8/20μs) In: 20kA 7) Tempo di risposta tA: ≤25ns 8) Fusibile di riserva consigliato: 125A 9) Connessioni I/O: Multi filo del centro: 4-25mm2 10) Montaggio: 35mm Guida simmetrica (EN50022/DIN46277-3) 11) Gamma di temperatura di funzionamento / umidità / umidità / altitudine: -40 ℃ ~ +80 ℃ ~ +80 ℃/30% ~ 90%/3000m 12) Grado di protezione: IP20 13) Materiale dell'alloggiamento: UL94V0 14) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire) 15) Contatto di controllo remoto: Facoltativo
