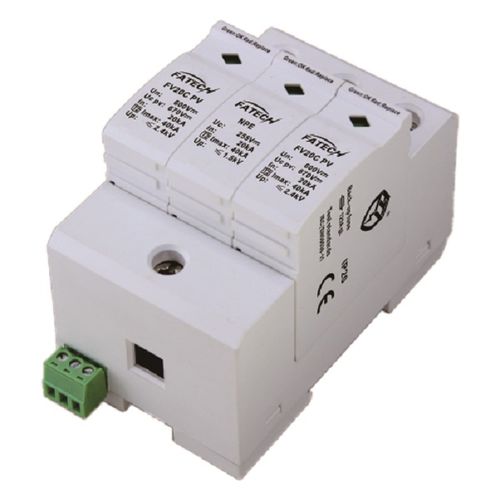

Limitatore di sovratensione di tipo 2 FV20C/2+NPE-xxxPV (S)

classe IIdi telesegnalazioneper impianto fotovoltaico

1. Descrizione Gli scaricatori di sovratensione DC di Fatech Electronic (CHINA) LTD sono utilizzati per la protezione di sistemi fotovoltaici su rete, Uc pv fino a 1200Vdc, Classe I, Classe I+II, Classe II. Questi scaricatori di sovratensione CC sono dotati di contatti per il controllo remoto e di finestra di ispezione. Si consiglia di sceglierli con contatti di controllo remoto e 3 poli (tipo Y). 2. Caratteristiche 1)Dispositivo di protezione contro le sovratensioni DC utilizzato per l'impianto fotovoltaico. 2)I componenti del nucleo sono varistori a ossido di metallo con elevata capacità di scarica. 3)Con controllo affidabile grazie al sezionatore Thermo Dynamic Control. 4)Contatto di segnalazione a distanza per il dispositivo di controllo opzionale. 5)Indicazione di guasto tramite contrassegno rosso nella finestra di ispezione. 6)3 poli, tipo Y 3. Parametri elettrici 1) Classe di prova IEC/EN/VDE: Classe II/C/T2 2) Modalità di protezione: +/----PE, -/+---PE, +/---- -/+ 3) Tipo di rete: Impianto fotovoltaico 4) Tensione nominale 50(60)Hz Un: 500Vdc, 600Vdc, 800Vdc, 1000Vdc 7) Tempo di risposta tA: ≤25ns 8) Fusibile di back-up consigliato: 125A 9) Connessioni I/O: Cavo multiplo: 4-25 mm2 10) Montaggio: guida simmetrica da 35 mm (EN50022/DIN46277-3) 11) Intervallo di temperatura di funzionamento/umidità/altitudine: -40℃~+80℃/30%~90%/3000m 12) Grado di protezione: IP20 13) Materiale dell'alloggiamento: UL94V0 14) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire) 15) Contatto del telecomando: Opzionale
