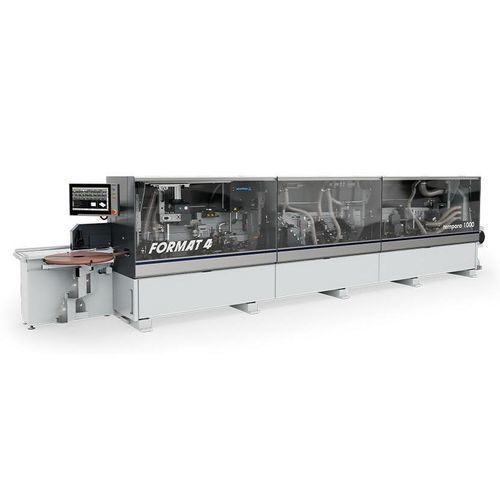

Bordatrice automatica tempora F1000

per pannelliper mobilecon applicatore di colla

Panoramica
Solida. Veloce. Precisa. La tempora F1000 stabilisce nuovi standard nella lavorazione industriale dei bordi combinando durabilità, precisione ed efficienza. Il telaio macchina lungo e stabile garantisce il regolare funzionamento delle unità, alta precisione di regolazione e lunga durata anche in produzione su più turni.

Caratteristiche principali
La tempora F1000 unisce velocità, precisione e flessibilità. Tecnologie rilevanti: unità di arrotondamento CNC, vasca colla superiore con scarico e funzione di pulizia integrate, nastro di pressione superiore con azionamento a cinghia per la manipolazione delicata di superfici sensibili e unità di sbavatura centrica con motori potenti e regolazione centrica automatica.

Progetto e gestione
Il telaio lungo e massiccio fornisce stabilità e lunghe zone di stabilizzazione tra le unità per migliorare la ripetibilità e prolungare la vita degli utensili. Il nastro di pressione superiore con azionamento (e-motion) assicura una distribuzione uniforme della pressione, riducendo l'usura e gli interventi di pulizia rispetto ai rulli di pressione.

Sistema di colla
La vasca colla superiore controllata è rivestita in Teflon e ha una capacità di 0,6 kg; supporta adesivi hotmelt EVA, PO e PUR. La colla viene applicata tramite un rullo applicatore testurizzato finemente regolabile. Il sistema offre pulizia sincronizzata/contro-rotazione del rullo, sistema di cambio rapido con spina, risciacquo/pulizia integrati, vaschetta antigoccia in silicone e monitoraggio della resistenza di riscaldamento per prestazioni costanti.

Unità di sbavatura
L'unità di sbavatura centrica è azionata da due potenti motori (3,7 kW ciascuno, 12.000 rpm) con due frese diamantate per sbavatura (D = 100 mm, H = 49 mm). L'unità si allinea centralmente all'altezza del pezzo per evitare usura monoposto. Le frese supportano modalità sincronizzata e contro-rotazione; altezza e profondità della fresa si regolano manualmente con visualizzatori digitali; guide lineari garantiscono precisione e durata.

Unità di arrotondamento
Una unità di arrotondamento completamente riprogettata, controllata CNC, con frese brevettate multi-raggio (R = 2 mm) offre raggi precisi e uniformi e bassa manutenzione per bordi sottili. Dispone di due motori indipendenti (12.000 rpm) e quattro assi servo per posizionamento motorizzato e regolazione fine in incrementi di 0,01 mm. Lavora bordi frontali e longitudinali (intervalli a seconda della configurazione) e supporta innesto pneumatico e guide lineari di alta qualità.

Controllo e automazione
Il controllo 18" smartouch con e-motion riduce le impostazioni manuali, consente una selezione intuitiva delle unità e fornisce monitoraggio completo della macchina. Funzioni smartouch:

• Memoria illimitata per programmi bordo definiti dall'utente
• Piano di manutenzione e contatore metri lineari
• Rappresentazione chiara e intuitiva di tutte le unità e funzioni
• Selezione e regolazione fine delle unità di posizionamento motorizzate (accuratezza 0,01 mm) direttamente dal controllo
• Impostazione della temperatura della colla e riduzione automatica della temperatura in standby

Alimentazione, entrata e trasporto
Le velocità di avanzamento con trasporto a catena dipendono dal pacchetto: classic/professional: 12 + 20 m/min; performance: 12–25 m/min. Supporti di appoggio gommati assicurano presa; sistema di cambio rapido per i supporti; lubrificazione automatica delle guide; guide a albero tondo e piatto prevengono il ribaltamento.

Accessori per la movimentazione dei materiali
Le opzioni includono un tavolo a cuscino d'aria per la movimentazione delicata di pezzi di grandi dimensioni/sensibili (superficie standard 1050 x 400 mm, espandibile a 2000 x 400 mm), supporti aggiuntivi a pavimento con braccio snodato, guida d'angolo per parti strette (120–700 mm), alimentatore automatico di bordo con morsetto motorizzato (opzione), magazin StorEdge per bordo a bobina e scanner barcode wireless.

edgeControl & barcode
edgeControl (opzionale) fornisce misurazione wireless del bordo e del pezzo tramite Bluetooth. I valori misurati (centesimi di millimetro) vengono trasferiti a smartouch; i valori vengono registrati e selezionabili; smartouch può auto-calibrare le unità dalle misure. Uno scanner barcode wireless supporta il rapido trasferimento dei programmi e i flussi di lavoro in rete.

Varianti
La F1000 è disponibile in tre pacchetti:

• tempora F1000 classic (pacchetto standard)
• tempora F1000 professional
• tempora F1000 performance (massima velocità di avanzamento e configurazione top)

Punti salienti (selezione)

• Prestazioni costanti e elevate in esercizio continuo industriale
• Soluzioni di produzione ottimizzate su misura per il cliente
• Progettazione robusta con componenti di livello
• Diversi livelli di configurazione con soluzioni tecnologiche avanzate
• Precisione d'ingegneria e comfort operativo elevato
• Vasca colla superiore con funzione di pulizia
• Unità di arrotondamento CNC con fresa multi-raggio brevettata
• Nastro di pressione superiore con azionamento a cinghia (e-motion)

Specifiche / dati tecnici

• Serie modello: tempora F1000
• Lunghezza di installazione: 8000 mm
• Spessore bordo (lavorazione): 0,4 – 12 mm (a seconda di unità/pacco)
• Altezza pezzo (generale): 8 – 60 mm
• Spessore bordo per arrotondamento: 0,4 – 3,0 mm
• Altezza pezzo per arrotondamento: 10 – 60 mm
• Velocità di avanzamento (classic / professional): 12 & 20 m/min
• Velocità di avanzamento (performance): 12 – 25 m/min
• Alimentazione a catena: supporti gommati, lubrificazione automatica, guide ad asse tondo & piatto
• Barra di pressione superiore: profilo in alluminio resistente alla torsione; altezza pezzo regolabile elettricamente 8 – 60 mm; alimentazione a nastro sospesa
• Vasca colla superiore: rivestimento in Teflon, capacità 0,6 kg; supporta EVA / PO / PUR; rullo applicatore testurizzato e controllato; risciacquo/pulizia integrati e vaschetta antigoccia in silicone; monitoraggio del riscaldatore a cartuccia
• Unità di sbavatura: 2 x 3,7 kW, 12.000 rpm; frese diamantate D = 100 mm, H = 49 mm; regolazione automatica centrica
• Unità di arrotondamento: 2 motori, 12.000 rpm, fresa multi-raggio brevettata (R = 2 mm), 4 assi servo, regolazione fine 0,01 mm
• Controllo: 18" smartouch con e-motion, predisposizione rete, accuratezza di regolazione 0,01 mm, memoria programmi e monitoraggio manutenzione
• Opzioni di movimentazione materiali: tavolo a cuscino d'aria (1050 x 400 mm, espandibile a 2000 x 400 mm), supporto aggiuntivo con braccio snodato, guida d'angolo (120–700 mm), alimentatore automatico di bordi con morsetto motorizzato, magazin StorEdge per bordi a bobina
• Automazione: funzioni e-motion per regolazioni motorizzate e automatizzate
