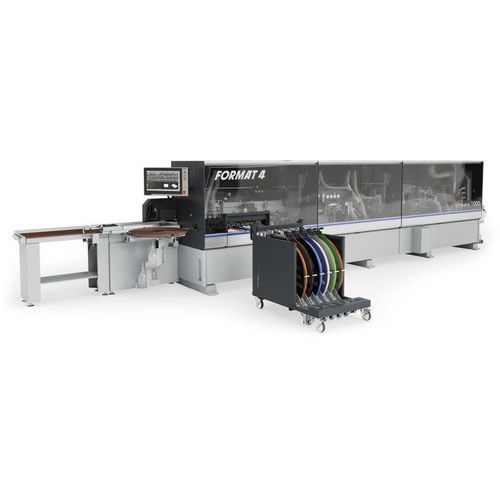

Bordatrice automatica tempora F1000 performance

per legnoper pannellicon applicatore di colla

Panoramica La nuova Format4 tempora F1000 stabilisce nuovi standard nella lavorazione completa dei bordi, combinando durata, precisione ed efficienza. Il telaio della macchina, lungo, stabile e di grandi dimensioni, garantisce un funzionamento eccezionalmente regolare di tutte le unità, la massima precisione di regolazione e una maggiore durata anche in caso di funzionamento su più turni. La F1000 è disponibile nei pacchetti Classic, Professional e Performance per soddisfare le esigenze operative. Caratteristiche principali

• Avanzamento a cinghia sulla barra di pressione superiore per una gestione delicata dei materiali sensibili alla superficie e una distribuzione uniforme della pressione su tutta la lunghezza del pezzo.
• Unità di giunzione centrica dei bordi con motori potenti e regolazione automatica della centratura in base all'altezza del pezzo per evitare l'usura su un solo lato.
• Pentola colla montata in alto, controllata dall'applicazione, con funzione di scarico e pulizia integrata per un riscaldamento più rapido e una manutenzione più semplice. Vaso rivestito in teflon con monitoraggio del riscaldatore a cartuccia.
• Unità di arrotondamento degli angoli completamente ridisegnata con assi di posizionamento controllati da CNC e frese multiraggio brevettate per un raggio uniforme dei bordi, anche su quelli sottili.
• Varianti/confezioni: tempora F1000 Classic, Professional, Performance (diverse configurazioni di unità e gamme di velocità di avanzamento).

Controllo e automazione

• Sistema di controllo smartouch da 18" con e-motion (compatibile con la rete): memoria illimitata per i programmi dei bordi definiti dall'utente; piano di manutenzione e contatore di metri lineari; rappresentazione intuitiva delle unità e delle funzioni; selezione e regolazione fine precisa delle unità motorizzate con controllo del posizionamento (precisione di regolazione 1/100 mm / 0,0003 in); impostazione della temperatura della colla con riduzione automatica della temperatura in standby.
• Piattaforma di automazione: e-motion per regolazioni motorizzate e precise e controllo integrato del processo (regolazione dell'altezza del pezzo, regolazione dell'avanzamento, ecc Collegamento e applicazione
  • Pentola per colla montata in alto: Rivestimento in teflon, capacità di circa 0,6 kg per colle a caldo EVA, PO e PUR.
  • Rullo colla testurizzato e regolabile che opera in modo controllato sull'applicazione; funzione di sincronizzazione e controrotazione per pulire il rullo colla durante la lavorazione; sistema di cambio rapido con spina, risciacquo/pulizia integrata e vaschetta di raccolta in silicone.
  Unità e prestazioni
  • Unità di giunzione dei bordi: due potenti motori (3,7 kW ciascuno, 12.000 giri/min), due frese diamantate per la giunzione D=100 mm, H=49 mm; allineamento centrico all'altezza del pezzo; frese utilizzabili in modalità sincronizzata o in contro-rotazione; altezza/profondità della fresa regolata manualmente con misuratori digitali; guide lineari per precisione e durata.
  • Unità di arrotondamento degli spigoli: due motori indipendenti (12.000 giri/min), lavorazione di spigoli frontali e longitudinali con spessore del bordo 0. 4-3.0 mm e pezzo in lavorazione.4-3,0 mm e altezza del pezzo 10-60 mm; fresa multiraggio brevettata (R = 2 mm) e quattro assi servoassistiti per il posizionamento motorizzato e la regolazione fine con incrementi di 0,01 mm; innesto/disinnesto pneumatico e guide lineari di alta qualità.
  • Opzioni di alimentazione: avanzamento a catena (classico/professionale) 12 + 20 m/min (39,3 + 65,6 ft/min); variante ad alte prestazioni 12-25 m/min (39,3-82 ft/min). Pattini di supporto gommati a cambio rapido; lubrificazione automatica dei binari di guida; guide ad albero tondo e piatto per avanzamento rettilineo.
  • Barra di pressione superiore: profilo di tensione in alluminio resistente alla torsione; altezza del pezzo regolabile elettricamente 8-60 mm (0,3-2..3 in) tramite e-motion; l'avanzamento a nastro protegge il materiale grazie a un trasporto più delicato e riduce lo sforzo di abrasione/pulizia; controllo della distanza del pezzo con luce di segnalazione.
  • Avanzamento del pezzo e guida d'ingresso: rullo di avanzamento e-motion che consente l'asportazione continua di trucioli da 0 a 3 mm; controllo della posizione di alimentazione visualizzato su smartouch; l'asportazione dei trucioli può essere collegata automaticamente allo spessore del bordo.
  Opzioni aggiuntive e ausili per la movimentazione
  • Tavolo a cuscino d'aria per una movimentazione facile e delicata di pezzi di grandi dimensioni/sensibili alla superficie (superficie d'appoggio standard 1050 x 400 mm; espandibile fino a 2000 x 400 mm) con potente motore soffiante.
  • Supporto pezzo aggiuntivo per il montaggio a pavimento, incluso braccio girevole (opzionale) con guida a rulli e posizione regolabile.
  • Struttura a metro per pezzi stretti (opzionale) per una movimentazione precisa di pezzi corti/stretti (120-700 mm).
  • Alimentatore automatico dei bordi con pinza motorizzata (opzionale) per un rapido cambio del materiale dei bordi e un posizionamento motorizzato della pinza.
  • edgeControl (opzionale): misurazione wireless dei bordi e dei pezzi tramite Bluetooth con trasferimento a smartouch per la calibrazione automatica e la selezione da un registro delle misure.
  • Scanner wireless di codici a barre (opzionale) per il trasferimento rapido dei programmi di lavoro generati al sistema di controllo.
  Caratteristiche/specifiche tecniche
  • Lunghezza di installazione: 8000 mm
  • Gamma di spessore dei bordi: 0.4 - 12 mm
  • Campo di altezza del pezzo: 8 - 60 mm
  • Velocità di avanzamento (in funzione della variante): Classic/Professional: 12 + 20 m/min (39,3 + 65,6 ft/min); Performance: 12 - 25 m/min (39,3 - 82 ft/min)
  • Potenziometro per colla: montato in alto, controllato dall'applicazione, rivestito in teflon, capacità circa 0.6 kg; adatto per colle a caldo EVA, PO e PUR; risciacquo/pulizia e scarico integrati
  • Automazione: e-motion (regolazioni motorizzate, controllo della posizione di alimentazione, integrazione con smartouch)
  • Unità di arrotondamento degli angoli: Controllo CNC, 2 motori a 12.000 giri/min, fresa multiraggio (R = 2 mm), posizionamento motorizzato con passi di 0,01 mm
  • Unità di giunzione dei bordi: 2 motori da 3.7 kW, 12.000 giri/min.7 kW, 12.000 giri/min, frese diamantate D=100 mm H=49 mm, regolazione della centrica
  • Pressione dall'alto: avanzamento a nastro (nastro aereo) per una distribuzione uniforme della pressione e un trasporto delicato
  • Capacità di lavorazione completa dei bordi: pre-fresatura, rifilatura (unità di rifilatura multifunzione), raschiatura dei raggi, unità di rifilatura lineare a doppio motore (a seconda del pacchetto di specifiche)
  • Controllo: sistema di controllo smartouch da 18" con connessione di rete; memoria programmi illimitata; piano di manutenzione e contatore di metri lineari; 0. 01 mm/0.000 in fine.01 mm/0,0003 in capacità di regolazione fine dal pannello di controllo
