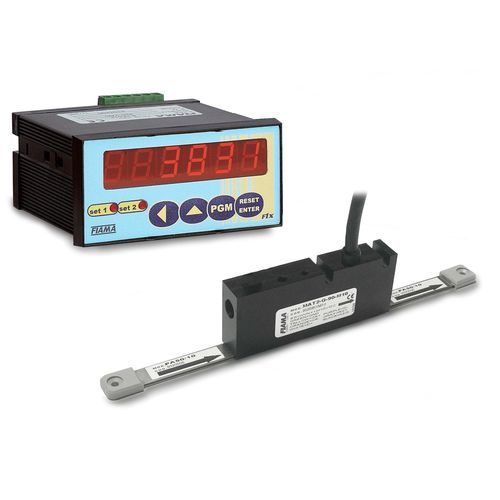

Encoder lineare assoluto MAT2

magnetico

MAT è un trasduttore di posizione assoluto, per misure lineari senza contatto con campo di misura fino a 10 metri, che viene utilizzato in abbinamento con la banda magnetica assoluta PA50/20. Il sensore scorrendo sulla banda magnetica genera un segnale che, opportunamente amplificato ed elaborato, viene convertito in un segnale di posizione assoluto. Trasduttore MAT: il trasduttore di misura integra nello stesso dispositivo il sensore sensibile al campo magnetico, il circuito elettronico di conversione deisegnali e lo stadio di uscita. La caratteristica fondamentale di questo sensore è l'impossibilità di perdere la quota, si può spostare infatti il trasduttore inassenzadi alimentazione senza che questo abbia la minima influenza sulla misura rilevata. Sono disponibili due ingressi per determinare il punto di zero e il verso del sistema di riferimento assoluto. Lo scambio di dati con l'esterno avviene tramite il protocollo SSI con formato di tipo Gray o Binario. Banda magnetica PA50/20: è costituita da un nastro in plastoferrite supportato da una banda di acciaio inossidabile con due tracce magnetiche, una a poli alternati di passo 5 mm, l'altra con codice binario univoco. Questo sistema è adatto a numerose applicazioni in ambito industriale: guide e organi di trasmissione lineari, cilindri pneumatici e oleodinamici, sistemi di movimentazione, tranciatrici automatiche: situazioni nelle quali è necessaria una misura assoluta, accurata, ripetibile, senza contatto e senza usura. Si può abbinare al visualizzatore F1XA- (scala di lettura 99999, +999999) con interfaccia SSI.
