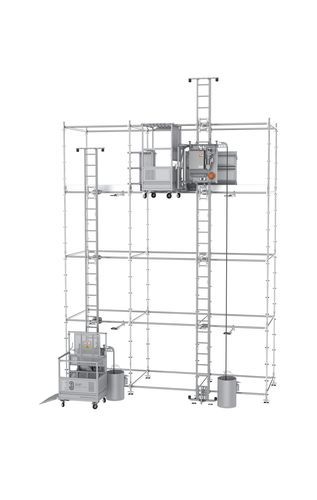

Ingranaggio a cremagliera e pignone a rulli VH01L300

Panoramica
Il montacarichi verticale a scala VH01L300 utilizza l'azionamento a cremagliera di 3S INDUSTRY per offrire prestazioni di sollevamento industriali con ingombro ridotto. Progettato per integrarsi con i ponteggi standard, dispone di una culla di trasporto girevole a 90° per carico/scarico controllato sulla pedana. Portata nominale: 300 kg; altezza di sollevamento fino a 50 m / 164 ft.

Caratteristiche

• Azionamento a cremagliera
• Culla girevole a 90° per trasferimenti su piattaforma
• Profilo del montante sottile per ridurre l'ingombro
• Controllo tramite inverter di frequenza per la regolazione della velocità

Vantaggi

• Accoppiamento positivo degli ingranaggi: nessuno slittamento o allungamento delle funi
• La piattaforma ruota verso l'interno rispetto alla pedana per trasferimenti più sicuri
• Ingombro del montante compatto per migliorare l'accessibilità nei cantieri affollati
• Uscita di potenza regolata che riduce lo stress meccanico ed evita picchi di corrente

Benefici

• Stabilità operativa: avvio/arresto regolare e velocità costante con carichi variabili
• Sicurezza ed ergonomia migliorate evitando estensioni pericolose oltre i parapetti
• Riduzione dell'ingombro in cantiere: fino al 40% in meno rispetto a molti montacarichi standard
• Minore usura e manutenzione grazie alla regolazione del motore

Dettagli prodotto

• Sezione superiore: struttura anti-sovraccorsa che impedisce il distacco dalla sezione standard della scala durante il funzionamento.
• Sezione guida standard: costruzione in acciaio al carbonio per rigidezza e resistenza; bulloni a innesto rapido per assemblaggio più veloce.
• Sezione inferiore: altezza regolabile per adattarsi a diverse condizioni del terreno; kit di mobilità integrato opzionale per un riposizionamento sicuro.
• Unità di azionamento: dotata di dispositivo di regolazione dell'altezza e compatibile con un meccanismo di spostamento portatile per facilitare installazione e mobilità.
• Culla di trasporto con estensione: lega di alluminio ad alta resistenza con funzioni elettriche di montaggio/smontaggio per evitare la movimentazione manuale durante l'installazione.
• Culla di trasporto senza estensione: lega di alluminio ad alta resistenza con funzioni elettriche di montaggio/smontaggio per evitare la movimentazione manuale durante l'installazione.

Specifiche / Caratteristiche tecniche

• Modello: VH01L300
• Tipo di azionamento: cremagliera
• Portata nominale max: 300 kg
• Velocità massima di sollevamento: 20 m/min
• Distanza di frenata anti-caduta: ≤ 1.4 m
• Altezza massima di sollevamento: 50 m / 164 ft
• Dimensioni piattaforma: Prima dell'espansione: 880 x 1260 x 1400 mm; Dopo l'espansione: 880 x 1260 x 2090 mm
• Lunghezza/Peso singola guida: 1.96 m / 24.5 kg
• Potenza motore: 2.2 kW
• Tensione di esercizio: 230 V 50 Hz (Corrente max 16A)
• Certificazione: CE / EN 12158-1

Specifiche (vista tabella)
Modello: VH01L300
Tipo di azionamento: cremagliera
Portata nominale max: 300 kg
Velocità massima di sollevamento: 20 m/min
Distanza di frenata anti-caduta: ≤ 1.4 m
Altezza massima di sollevamento: 50 m / 164 ft
Dimensioni piattaforma: Prima dell'espansione: 880x1260x1400 mm; Dopo l'espansione: 880x1260x2090 mm
Lunghezza/Peso singola guida: 1.96 m / 24.5 kg
Potenza motore: 2.2 kW
Tensione di esercizio: 230 V 50 Hz (Corrente max 16A)
Certificazione: CE / EN 12158-1
