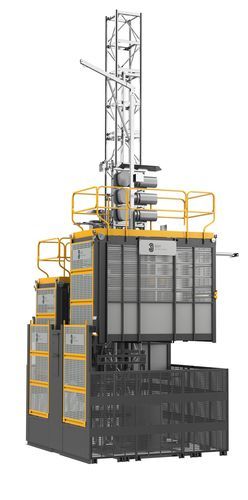

Ascensore a cremagliera CH Series

elettricoa motoreper il settore dell'edilizia

Panoramica
La serie CH di montacarichi da cantiere è progettata per la logistica in cantieri ad alta intensità e edifici in elevazione. Disponibile in configurazione a cabina singola (CH200) o doppia (CH200/200), il sistema impiega guida a pignone-cremagliera e controllo a frequenza variabile per il trasporto di personale e materiali a velocità selezionabili fino a 63 m/min. Progettata per funzionamento continuativo, la serie CH ottimizza resa, dispositivi di sicurezza e opzioni di azionamento a risparmio energetico.

Caratteristiche

• Possibilità di cabina doppia per operazioni simultanee
• Velocità elevate selezionabili fino a 63 m/min
• Controllo a frequenza variabile (VFC/VFD) efficiente

Vantaggi

• Raddoppia la capacità di trasporto verticale su un unico palo mast
• Movimenti verticali rapidi per ridurre i tempi di transito
• Corrente di spunto ridotta per una migliore gestione dell’alimentazione in cantiere

Benefici

• Throughput logistico: supporta i picchi di cambio turno e le consegne di materiali contemporanee
• Efficienza operativa: minimizza i tempi di attesa e trasferimento ai piani superiori
• Contenimento dei costi: riduce il consumo energetico e la potenza di picco in cantiere

Dettagli prodotto

• Dispositivo di sicurezza: Blocco in caso di sovravelocità che si attiva automaticamente; se la velocità di discesa supera il limite nominale il sistema blocca e interrompe immediatamente l’alimentazione.
• Ancoraggio (Tie-in): Sistema di ancoraggio strutturale che fissa il mast all’edificio, limita l’oscillazione e trasferisce i carichi laterali per garantire sollevamento verticale stabile.
• Unità di azionamento: Motore con riduttore che aziona il pignone lungo la cremagliera per un movimento verticale positivo e controllato.
• Sezione mast: Sezioni modulari portanti che formano la colonna principale, guidano verticalmente e sono estendibili secondo l’altezza operativa richiesta.
• Azionamento pignone-cremagliera: Sistema forzato che assicura posizionamento preciso e alta capacità di tenuta.
• Inverter (VFD): Gestisce la logica di controllo del montacarichi e consente avvii/arresti morbidi; compatibile con controllo intelligente e modulo voce per comfort e controllo operativo.

Specifiche (tabella)
Modello : CH200 (Singolo) | CH200/200 (Doppio)
Carico nominale : 2000 kg | 2000 / 2000 kg
Velocità : 0–46 m/min o 0–63 m/min | 0–46 m/min o 0–63 m/min
Sistema di controllo : VFC (VFD)
Potenza motore : 2×11 / 2×18.5 / 3×11 / 3×18.5 kW | 2×(2×11) / 2×(3×18.5) kW
Dimensioni cabina : 3200 × 1500 × 2200 mm | 3200 × 1500 × 2200 mm
Altezza max : fino a 300 m (mast estendibile)

Specifiche tecniche

• Serie: CH Series
• Configurazioni: Cabina singola (CH200) e cabina doppia (CH200/200)
• Carico nominale (singola): 2000 kg; (doppia): 2000 / 2000 kg
• Velocità operative: selezionabili 0–46 m/min o 0–63 m/min
• Controllo: Controllo a frequenza variabile (VFC / VFD)
• Opzioni potenza motore: 2×11 kW, 2×18.5 kW, 3×11 kW, 3×18.5 kW; doppia: 2×(2×11) o 2×(3×18.5) kW
• Dimensioni cabina: 3200 × 1500 × 2200 mm
• Altezza massima di lavoro: fino a 300 m (mast estendibile)
• Azionamento: Pignone e cremagliera (drive forzato)
• Componenti chiave: blocco sovravelocità, sistema di ancoraggio tie-in, unità di trasmissione, sezioni mast, cremagliera & pignone, VFD con avvio/arresto graduale e controllo intelligente/modulo voce
