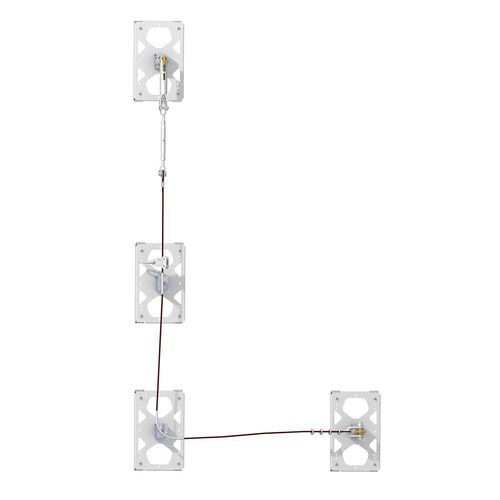

Linea vita orizzontale TF series

permanenteflessibileEN 795

Panoramica del prodotto

• Il sistema di protezione anticaduta orizzontale (linea vita) è un sistema di ancoraggio continuo progettato per consentire al personale di lavorare in quota in sicurezza mantenendo libertà di movimento lungo un percorso definito (coperture, facciate, passerelle, strutture industriali).
• Il sistema può essere installato in tratti rettilinei o attorno a angoli; l'ancora mobile (traveller) scorre sulla fune e supera i supporti senza smontaggio, consentendo un movimento continuo.
• Progettato per l'uso simultaneo da parte di più operatori e per una gamma di attività di manutenzione e accesso.
• In caso di caduta, l'assorbimento di energia integrato e la geometria del sistema riducono le forze di picco per limitare l'impatto sull'operatore e sulla struttura di ancoraggio.
• I componenti principali sono realizzati in acciaio inossidabile per resistenza alla corrosione e adattabilità ambientale.

Componenti principali

• Ancoraggio terminale: Punto di ancoraggio e staffa in acciaio inossidabile 316L; certificato CE, conforme a EN 795:2012.
• Supporto intermedio: Supporto saldato che permette il passaggio fluido dei traveller senza smontaggio; distanza controllata per limitare il cedimento della fune.
• Supporto angolare: Supporto per curve progettato per il passaggio fluido della fune e del traveller.
• Tenditore: Dispositivo per tendere la linea vita, ridurre lo spostamento laterale durante una caduta e limitare altezza e forze d'urto.
• Assorbitore d'urto: Elemento dissipatore che mitiga le forze di arresto per proteggere il personale e la struttura.
• Ancoraggio mobile (traveller): Si muove lungo la linea vita, supera supporti intermedi e angolari, e può essere assemblato/smontato in qualsiasi posizione.
• Fune metallica: Disponibile zincata, in acciaio inossidabile 304 o 316; diametri specificati per modello.

Tabella delle specifiche
Modello: TF-SH80
Materiale: Acciaio inossidabile 304 / 316
Diametro fune: 8,0 mm
Carico nominale: 12 kN
Distanza tra supporti intermedi: ≤ 12 m
Dispositivo anticaduta applicabile: TF-H10
Norma: EN 795:2012
Certificazione: CE
Personalizzazione: Progettazione e produzione su misura

Modello: TF-SH10
Materiale: Acciaio inossidabile 304 / 316
Diametro fune: 9,5 mm
Carico nominale: 12 kN
Distanza tra supporti intermedi: ≤ 12 m
Dispositivo anticaduta applicabile: TF-H10
Norma: EN 795:2012
Certificazione: CE
Personalizzazione: Progettazione e produzione su misura

Modello: TF-SH83
Materiale: Acciaio inossidabile 304 / 316
Diametro fune: 8,3 mm
Carico nominale: 12 kN
Distanza tra supporti intermedi: ≤ 12 m
Dispositivo anticaduta applicabile: TF-H10
Norma: EN 795:2012
Certificazione: CE
Personalizzazione: Progettazione e produzione su misura


Note aggiuntive

• La configurazione del sistema supporta allineamenti rettilinei e ad angolo.
• Il traveller / ancoraggio mobile passa i supporti senza smontaggio per un movimento ininterrotto lungo la linea.
• Opzioni di fune: zincata, acciaio inossidabile 304 o 316 in funzione dell'ambiente operativo.

Specifiche tecniche

• Modelli: TF-SH80, TF-SH10, TF-SH83
• Materiali: Acciaio inossidabile 304 o 316 (ancoraggio terminale indicato in 316L)
• Diametri fune: 8,0 mm (TF-SH80), 9,5 mm (TF-SH10), 8,3 mm (TF-SH83)
• Carico nominale: 12 kN
• Distanza tra supporti intermedi: ≤ 12 m
• Dispositivo anticaduta applicabile: TF-H10
• Norme: EN 795:2012
• Certificazione: CE
• Personalizzazione: Progettazione e produzione su misura disponibili
