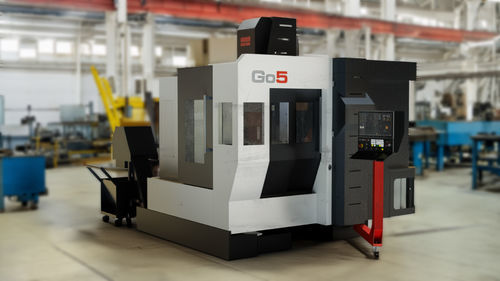

Centro di lavoro 5 assi Go5

verticalea tavola mobilea portale

Panoramica
La FIDIA Go5 è un centro di fresatura ad alta velocità a 5 assi, con configurazione a portale fisso e tavola mobile, progettato per garantire massima rigidità in un ingombro compatto. La struttura è realizzata interamente con fusioni in ghisa per assicurare stabilità termica e smorzamento delle vibrazioni. Il basamento inclinato a 45° ottimizza l'integrazione della tavola rotobasculante e favorisce il deflusso naturale dei trucioli verso il sistema di evacuazione.

Caratteristiche generali
La macchina è pensata per installazione in officine con spazi ottimizzati, con struttura monoblocco autoportante di elevata stabilità (peso complessivo indicativo circa 8.000 kg) e non richiede fondazioni speciali grazie alla sua rigidità.

Vantaggi operativi

• Accessibilità: due larghe porte scorrevoli per carico frontale e laterale dei pezzi.
• Installazione: grazie alla rigidità strutturale, non richiede fondazioni speciali; avviamento immediato con livellamento tramite supporti antivibranti.
• Gestione dei trucioli: sistema integrato di serie con coclea frontale e convogliatore posteriore.
• Layout flessibile: struttura autoportante permette spostamenti e sollevamenti senza alterare gli allineamenti geometrici.

Struttura
Monoblocco con architettura a portale fisso e tavola mobile, realizzato con fusioni in ghisa pesante per elevato smorzamento delle vibrazioni e stabilità termica. Il design concentra le masse nei punti di maggiore sollecitazione per garantire rigidità torsionale e precisione su tutto il volume di lavoro. Installazione plug & play su pavimentazioni industriali di buona qualità.

Testa di fresatura e mandrini
La macchina può essere equipaggiata con due tipi di mandrino per adattarsi a diverse esigenze produttive, dalla sgrossatura ad alta velocità alla finitura di precisione. Ogni mandrino è supportato da un sistema di raffreddamento a circuito chiuso; la lubrificazione dei cuscinetti è a minima quantità aria/olio, gestita automaticamente per garantire lunga durata in condizioni di uso continuo.

Specifiche Tecniche e Layout (estratto dalla tabella)
Corse degli assi: X 600 mm (23.6") | Y 850 mm (33.5") | Z 450 mm (18")
Velocità assi: 30 m/min
B - Inclinazione (Tavola): ±180°
C - Rotazione (Tavola): 360° (continuo)
Tavola - Diametro piano: Ø400 (15.7")
Massima portata tavola: 300 kg (660 lb)

Mandrini - dati (estratto dalla tabella)
M3A/20-18 vs M3A/19-36
Velocità massima mandrino: 18.000 1/min (M3A/20-18) | 36.000 1/min (M3A/19-36)
Potenza massima (S1/S6): 11.7/20 kW (M3A/20-18) | 17/19.5 kW (M3A/19-36)
Coppia massima (S1/S6): 26/80 Nm (M3A/20-18) | 11/12.5 Nm (M3A/19-36)
Porta utensili: HSK-A63 (M3A/20-18) | HSK-E50 (M3A/19-36)

Caratteristiche / Specifiche tecniche

• Configurazione: portale fisso con tavola mobile
• Struttura: fusioni in ghisa, basamento inclinato 45°
• Peso indicativo: ~8.000 kg (monoblocco autoportante)
• Corse assi: X 600 mm; Y 850 mm; Z 450 mm
• Velocità assi: 30 m/min
• B (inclinazione tavola): ±180°
• C (rotazione tavola): 360° continuo
• Diametro piano tavola: Ø400 mm
• Massima portata tavola: 300 kg
• Tipologie mandrini disponibili: M3A/20-18 (18.000 1/min) e M3A/19-36 (36.000 1/min)
• Potenza mandrino (S1/S6): fino a 20 kW / fino a 19.5 kW a seconda della versione
• Coppia mandrino (S1/S6): fino a 80 Nm a seconda della versione
• Porta utensili: HSK-A63 o HSK-E50
• Sistemi integrati: raffreddamento a circuito chiuso per mandrino, lubrificazione minima aria/olio per cuscinetti
