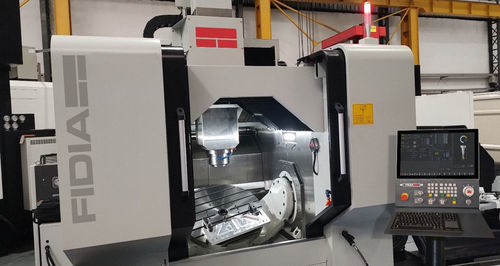

Centro di lavoro 5 assi Go9

verticaleper acciaioper alluminio

Descrizione
La Go9 è un centro di lavoro a portale compatto a 5 assi progettato per la fresatura ad alta velocità di pezzi complessi in acciaio, acciaio temprato, alluminio e titanio. Basamento monoblocco in ghisa con struttura a U che garantisce elevata rigidità e stabilità termica. Ingombro compatto, nessuna fondazione speciale richiesta, massa smorzante di 24 t. Motori direct drive (torque) sugli assi A e C e controllo termico attivo sull'intera catena cinematica, adatto a officine stampi, fornitori aerospaziali e produttori di stampi per automazione.

Caratteristiche principali

• Struttura interamente in ghisa
  Basamento monoblocco a U da 24 t. Nessuna fondazione speciale richiesta. Massima stabilità termica e smorzamento delle vibrazioni.
• Assi A e C azionati da motori Torque
  Movimento senza giochi con encoder diretti. Due motori sulla culla dell'asse A per massima rigidità. Raffreddamento termico attivo su tutti i motori.
• Controllo Termico Attivo
  Chiller dedicato per le viti a ricircolo di sfere degli assi XYZ e per i motori diretti A e C. Mandrino refrigerato con chiller indipendente per prevenire l'allungamento termico.
• Sistema con viti a ricircolo di sfere ad alta velocità
  Viti a ricircolo di sfere classe C3, precaricate e coolant-through su XYZ. Asse Y del portale con doppio motore e doppia riga ottica per trasmissione simmetrica.

Applicazioni

• Stampi per iniezione plastica: Lavorazione di acciaio e acciaio temprato per componenti di stampi complessi e di alta precisione per automotive e ottica.
• Stampi per forgiatura: Stampi in acciaio temprato per forgiatura a caldo nei settori automobilistico e industriale.
• Aerospace: Staffe, componenti rotanti per motori a reazione e componenti strutturali in alluminio e titanio.

Specifiche tecniche e layout (estratto tabelle presenti nella scheda prodotto)
Note tecniche: Tutti i dati di precisione secondo lo standard VDI 3441. Condizioni di riferimento: 20 °C, deviazione max. 3 °C, variazione max. 1 °C/h.

PARAMETRO - VALORE
Assi lineari (XYZ):
X - 800 mm
Y - 900 mm (+330 mm)
Z - 620 mm
Velocità massima (X, Y, Z) - 48 m/min

Dati macchina
Ingombro - 4400 x 3200 mm
Peso totale - 24 000 kg

Opzioni mandrino
M3A/32-18 (STD) | M3A/35-24 (OPT)
Potenza max S1 / Potenza max S6 : 26 kW / 32 kW; 25 kW / 35 kW
Coppia max S1 / S6 : 124 Nm / 154 Nm; 83 Nm / 119 Nm
Velocità max : 18 000 rpm | 24 000 rpm
Portautensili : HSK-A63
Lubrificazione mandrino : Grasso permanente | Aria/Olio

Magazzino utensili
Standard : 48 pockets (HSK), tipo catena, braccio swap
Opzionale : 96 pockets (HSK), tipo disco

Tavola TRT/800
Diametro tavola - Ø 800 mm
Diametro rotazione max - Ø 1000 mm
T-slots - 9 x 14 mm, passo 90 mm
Carico max - 1200 / 950 kg
Corsa Asse A - ±125°
Corsa Asse C - Endless (360° continuo)
Risoluzione posizionale - 0.001°
Coppia serraggio C / A - 3000 Nm / 6000 Nm

Note
Immagini dei CNC presenti in scheda (nC19, C20). Go9 disponibile anche con controllo SIEMENS "Sinumerik ONE" come opzione.
