Fresatrice 5 assi BRIDGE series

verticalea tavola mobilea portale

Descrizione

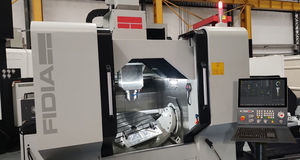

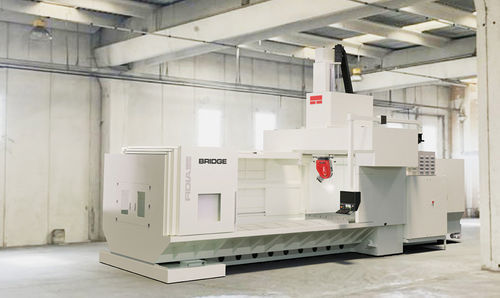

BRIDGE di Fidia è un centro di fresatura 5 assi con struttura a portale fisso e tavola mobile. Le componenti in ghisa di alta qualità, ottimizzate tramite FEM, forniscono la rigidità strutturale necessaria per sgrossature ad alta velocità e finiture con elevata qualità superficiale. La macchina è progettata per garantire precisione e capacità produttive impegnative.

Flessibilità applicativa
Il grande spazio tra le colonne facilita la movimentazione e il montaggio di attrezzature e pezzi complessi. Grazie alla testa bi-rotativa FIDIA, alle opzioni di mandrino, ai sistemi di misura integrati, al magazzino utensili fino a 60 posizioni e all'impianto di refrigerazione ad alta pressione, BRIDGE supporta la produzione di stampi, modelli, prototipi e componenti strutturali aeronautici.

Tre taglie
La serie BRIDGE è disponibile in tre configurazioni di corse assi e due scelte di mandrino per la testa bi-rotativa 5 assi FIDIA.

Tavola (progettazione e capacità)
La tavola mobile sull'asse X è dotata di cave a T per il bloccaggio. Il supporto della tavola su tutta la corsa elimina sbalzi e deviazioni durante la lavorazione. Guide a rulli di precisione e viti a ricircolo di sfere classe C3, accoppiate direttamente ai motori brushless degli assi, assicurano elevata dinamica, precisione e ripetibilità. La cinematica è protetta da coperture in acciaio inox per prevenire contaminazioni da polvere, trucioli e refrigerante.

Struttura
Portale robusto con basamento rinforzato e fitte nervature per garantire massima rigidità e resistenza ai carichi di taglio, assicurando un supporto stabile della tavola in lavorazioni gravose.

Punti salienti Y, Z
L'asse Y è costituito da un carro supportato da tre guide a rulli posizionate su due lati della traversa per mantenere l'ortogonalità. Il RAM verticale ha sezione generosa ed è azionato da due viti a ricircolo di sfere in tandem con motori brushless per ridurre deformazioni e mantenere precisione costante.

Testa bi-rotativa M5A
La testa M5A è ottimizzata per la fresatura ad alta velocità e presenta una struttura compatta e asimmetrica in ghisa per stabilità termica. È adatta all' lavorazione di acciaio, ghisa e alluminio e permette l'accesso a zone difficili da raggiungere.

Matrice dimensioni (corse assi e dati tavola)
Corse assi | BRIDGE 2 | BRIDGE 3 | BRIDGE 4
X (mm) | 2.200 (86") | 3.200 (126") | 4.200 (165")
Y (mm) | 1.750 (69") | 2.250 (88") | 2.250 (88")
Z (mm) | 1.000 (39") | 1.000 (39") | 1.000 (39")
Dimensioni tavola (XY) | 2.000 x 1.600 (79" x 63") | 3.000 x 1.600 (118" x 63") | 4.000 x 1.700 (157" x 67")
Portata max (Kg) | 6.000 | 8.000 | 12.000

Opzioni e accessori

• Testa bi-rotativa FIDIA 5 assi (M5A)
• Sistemi di misura integrati
• Magazzino utensili fino a 60 posizioni
• Impianto di refrigerazione ad alta pressione
• Due scelte di mandrino per la testa

Caratteristiche / specifiche tecniche

• Configurazione: centro di fresatura 5 assi con portale fisso e tavola mobile
• Materiale struttura: ghisa di alta qualità, ottimizzata FEM, basamento rinforzato con fitte nervature
• Corse assi (X x Y x Z): vedere la matrice dimensioni sopra (BRIDGE 2 / BRIDGE 3 / BRIDGE 4)
• Dimensioni tavola (XY): 2.000 x 1.600 / 3.000 x 1.600 / 4.000 x 1.700 mm (a seconda del modello)
• Portata massima tavola: 6.000 kg (BRIDGE 2), 8.000 kg (BRIDGE 3), 12.000 kg (BRIDGE 4)
• Caratteristiche tavola: tavola mobile con supporto su tutta la corsa e cave a T per il fissaggio
• Guide e trasmissione: guide a rulli di precisione, viti a ricircolo di sfere classe C3, motori brushless sugli assi
• Protezione: coperture in acciaio inox per la cinematica (protezione da polvere, trucioli e refrigerante)
• RAM: RAM verticale azionato da due viti a ricircolo in tandem con motori brushless
• Testa: testa bi-rotativa M5A, struttura in ghisa, design compatto e asimmetrico
• Accessori: misura integrata, magazzino utensili fino a 60 posizioni, refrigerazione ad alta pressione
• Applicazioni tipiche: stampi, modelli, prototipi, componenti strutturali aeronautici
