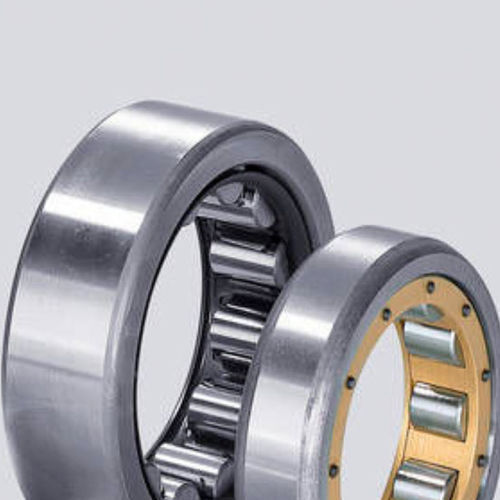

Cuscinetto a rulli cilindrici NU

radialein acciaiocon lubrificazione

I cuscinetti a rulli cilindrici sono cuscinetti radiali in cui il corpo volvente cilindrico è guidato su almeno un anello tra due nervature fisse. L'anello sul lato opposto, a seconda del tipo, è progettato con una sola costola o senza costole, il che consente di smontare il cuscinetto. Ciò comporta notevoli vantaggi per l'installazione. Inoltre, entrambi gli anelli dei cuscinetti possono essere montati saldamente, perché l'anello libero di muoversi funziona come un cuscinetto flottante. Per ridurre gli ingombri, è possibile utilizzare cuscinetti senza anelli interni (marchio ABEG: RNU). Il corpo volvente rotola direttamente sulla superficie temprata e rettificata dell'albero. Il gioco di un cuscinetto è identificato dal suo marchio C (C0, C2, C3 ...). C0/CN: classe di gioco standard del cuscinetto. Questo marchio viene solitamente omesso. C2: diminuisce il gioco del cuscinetto C3: gioco del cuscinetto superiore a C0/CN C4: gioco del cuscinetto superiore a C3 C5: gioco del cuscinetto superiore a C4, utilizzato in particolare per i cuscinetti ad alta temperatura. Tolleranze speciali in base alle specifiche del cliente: CX.Y (dimensione superiore X in µm, dimensione inferiore Y in µm). Le dimensioni dell'abutment e la precisione del gioco radiale hanno un impatto decisivo sulla durata e sul funzionamento dei cuscinetti volventi. Pertanto, la scelta dell'albero, dell'alloggiamento e della tolleranza del cuscinetto deve essere sempre verificata attentamente in anticipo. Sono disponibili le seguenti classi di tolleranza: -Tolleranze standard disponibili a magazzino: P0/PN -Tolleranze speciali: P6, P5 La scelta di un lubrificante esattamente adattato alle condizioni di applicazione contribuisce in modo sproporzionato alla durata di vita sia in senso positivo che negativo.
