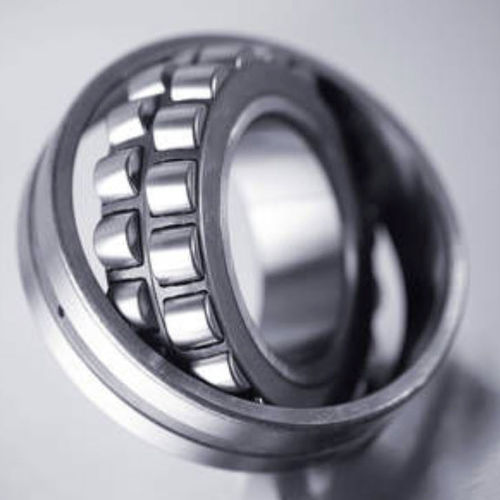

Cuscinetto a rulli sferici 213 series

a due coronein acciaioper alte temperature

I cuscinetti a rulli sferici hanno corpi volventi sferici su due file che rotolano in un anello esterno sferico. Le piste dell'anello interno sono inclinate verso i corpi volventi per garantire l'appoggio dei rulli. La forma sferica cava della pista di rotolamento dell'anello esterno consente all'anello interno di ruotare verso l'esterno e di compensare in una certa misura i problemi di disallineamento dell'albero. Il gioco di un cuscinetto è identificato dal suo marchio C (C0, C2, C3 ...). C0/CN: classe di gioco standard del cuscinetto. Questo marchio viene solitamente omesso. C2: diminuisce il gioco del cuscinetto C3: gioco del cuscinetto superiore a C0/CN C4: gioco del cuscinetto più elevato rispetto a C3, in particolare per le macchine a vibrazione e i cuscinetti per vagli vibranti C5: gioco del cuscinetto superiore a C4, utilizzato in particolare per i cuscinetti ad alta temperatura. I cuscinetti orientabili a rulli conici sono fissati all'albero mediante una bussola di adattamento o una bussola di estrazione. La coppia di serraggio deve essere rispettata in modo che il gioco del cuscinetto non sia inammissibilmente ristretto. La facilità di movimento dei cuscinetti deve essere verificata dopo il montaggio Esistono diverse possibilità di montaggio controllato mediante dadi idraulici e misurazione del percorso di spostamento che garantiscono un montaggio sicuro dei cuscinetti orientabili a rulli, anche con gioco C0/CN. Una consulenza più dettagliata è possibile attraverso il nostro team di Application Engineering. L'esecuzione C3 è consigliata per l'installazione con bussola di adattamento, poiché l'aumento del gioco del cuscinetto rende possibile una coppia di serraggio più forte.
